地图和导航模块

更新时间：2024-09-24

支持用户自己建设大地图、小地图、poi（兴趣点）以及导航信息等功能

1. 整体介绍

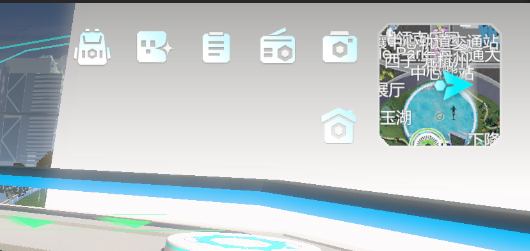

1.1. 空间小地图

支持以用户为中心的小地图展示，用户可通过小地图直接查看附近的建筑名称和建筑面貌，对周围环境概况有个大致了解。且随着用户角色的走动，小地图中象征用户角色的黄色小点也会跟着进行同样的移动，实时呈现用户在元宇宙世界中的方位，为用户提供清晰的方向指引，以避免用户迷失在虚拟世界中。

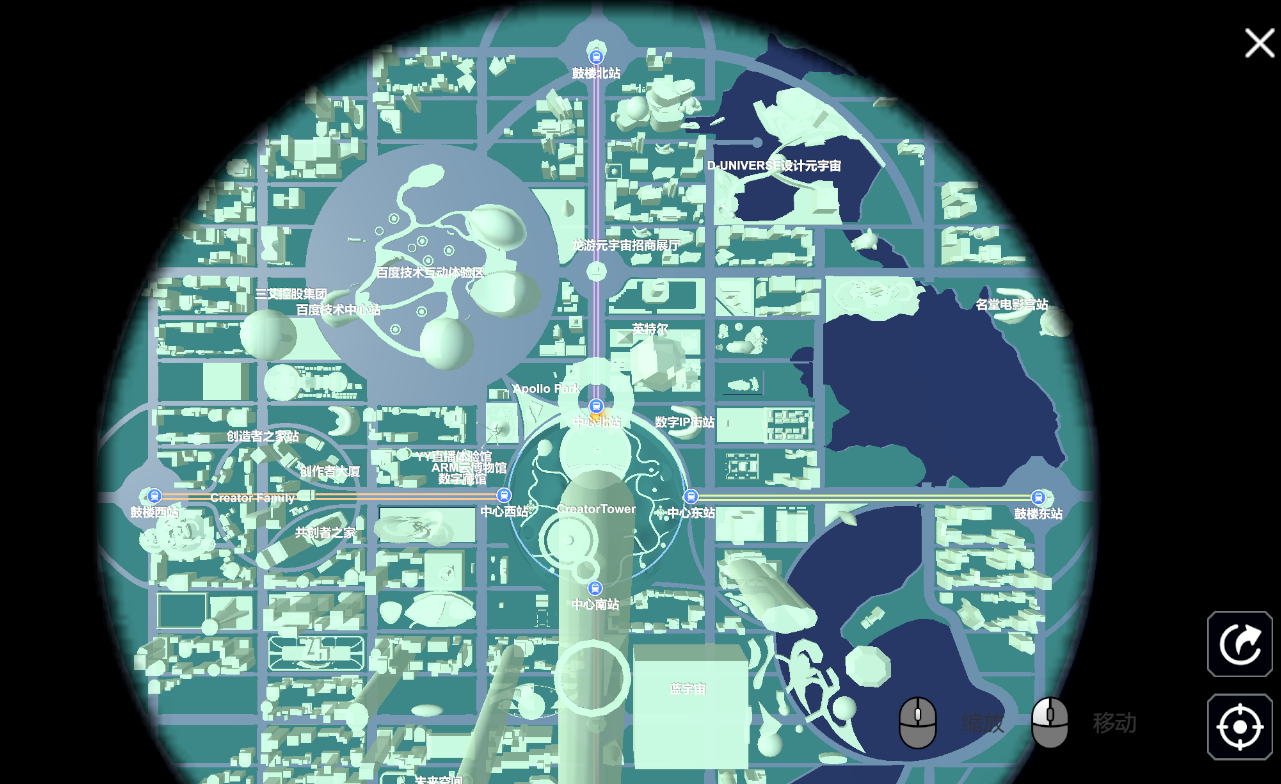

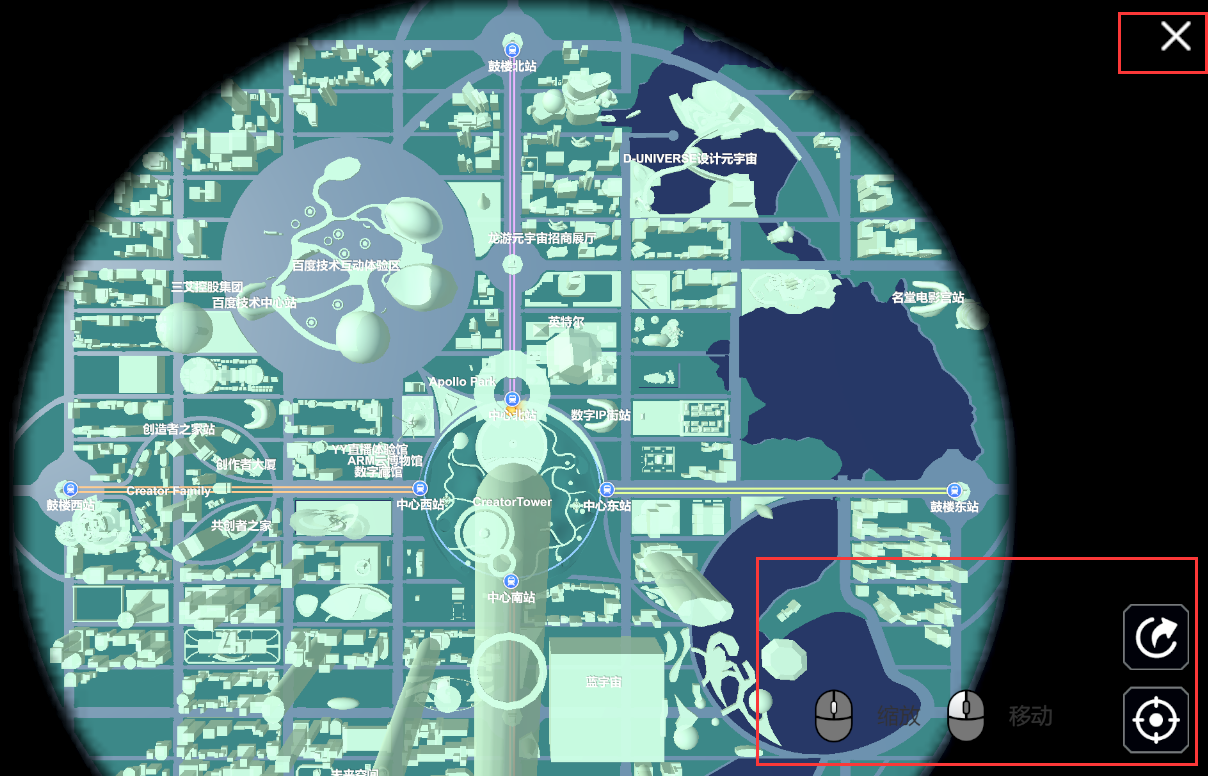

1.2 空间大地图

支持对世界全地图进行查看。在应用中点击世界小地图后可概览元宇宙世界整体面貌，并以3D球状进行呈现。在这个3D大地图中，以建筑为主要渲染、呈现对象，其余还支持可行走区渲染等。

1.3 地图标注目的地&坐标快捷导航

通过运营中台可以配置地图的poi（兴趣点），点击后可展示地点的详细信息，以及引导用户快速导航到目的地

3.主要功能对应数资及脚本

脚本或dll	端	Prefab	说明
Baidu.Meta.MCK.NavMap.UI.MiniMap	PC，Mobile ，VR	MiniMap	小地图：显示底图、人物位置、poi位置、导航状态
Baidu.Meta.MCK.NavMap.TinyMapManager			地图导航总管理，单例
Baidu.Meta.MCK.NavMap.TinyMap.TinyMapNaviUIManager	PC，Mobile ，VR	TinyMap	部分导航线路管理
Baidu.Meta.MCK.NavMap.TinyMap.TinyMapPanel	PC，Mobile ，VR	TinyMapUI	大地图UI面板
Baidu.Meta.MCK.NavMap.UI.ActivityPage	PC，Mobile ，VR	ActivityPage	大地图poi详情面板
Baidu.Meta.MCK.NavMap.UI.BaiduMapNavigationPage	PC，Mobile ，VR	BaiduMapNavigationPage	大地图poi路线规划面板
Baidu.Meta.MCK.NavMap.TinyMap.MapPositionShareWindow		TinyMapUI包含	大地图非poi坐标面板
Baidu.Meta.MCK.NavMap.UI.NavigationBase			导航入口，包含交通工具，可开始暂停导航
Baidu.Meta.MCK.NavMap.TransportSystem.Walk.WalkVehicle			步行导航交通工具：路线规划、步行导航启动
Baidu.Meta.MCK.NavMap.PlayerNaviController			步行线路计算、导航avatar移动的具体实现
Baidu.Meta.MCK.NavMap.UI.NaviTopPin	PC，Mobile ，VR	PublicTransportNavi_TopPin	导航暂停顶部面板
Hotfix.Standard.UI.DownloadTopPin	PC，Mobile ，VR	Download_TopPin	poi导航开始预下载顶部面板

3.客户端接口

接口	参数	返回	说明
Hotfix.Custom.Adaptor.ComAdaptorMgr.Inst.Init_NavMap		void	在hotfix中初始化导航组件适配器
Hotfix.DllMain.LoadTinyMap		void	加载大地图
Baidu.Meta.MCK.NavMap.TinyMapManager.Inst.StartMap Baidu.Meta.MCK.NavMap.TinyMapManager.Inst.StartMap		void	打开大地图
Baidu.Meta.MCK.NavMap.TinyMapManager.GoToDestination	pos : Vector3 callback : Action	void	设置目标点，开始导航
Baidu.Meta.MCK.NavMap.UI.NavigationBase.WalkVehicle.Resume		void	自动导航到设置好的目标点

4. 功能介绍

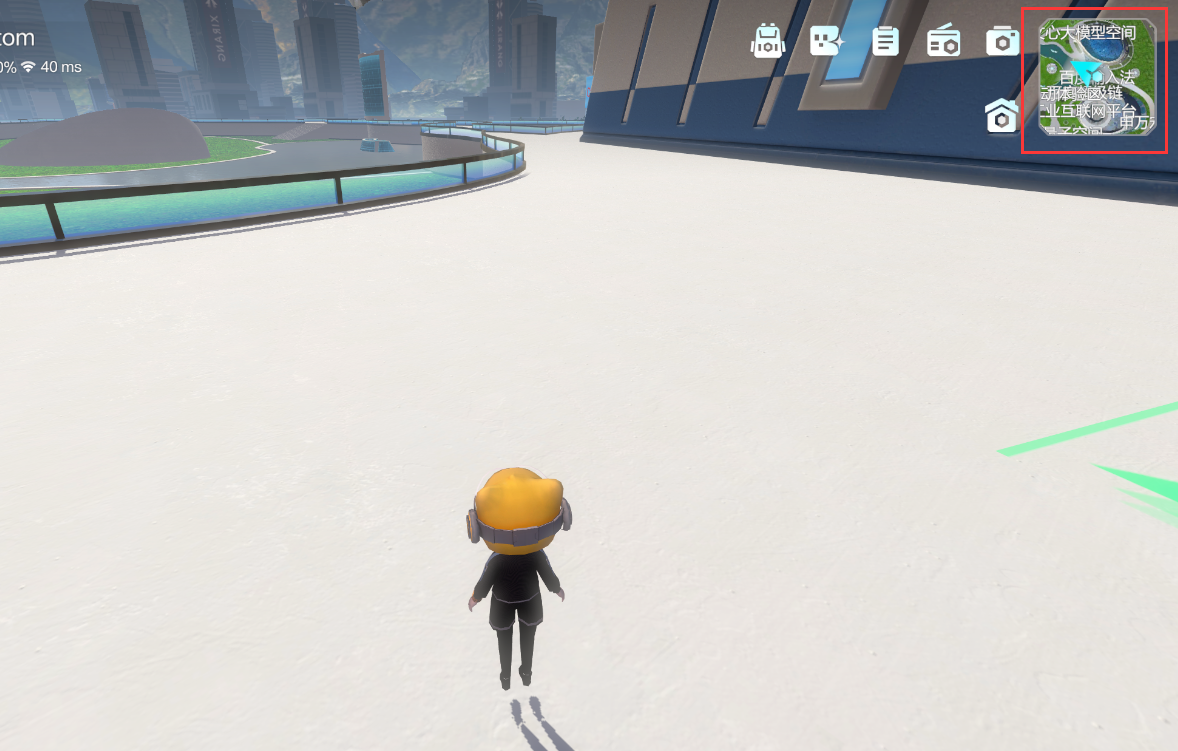

4.1空间小地图启用

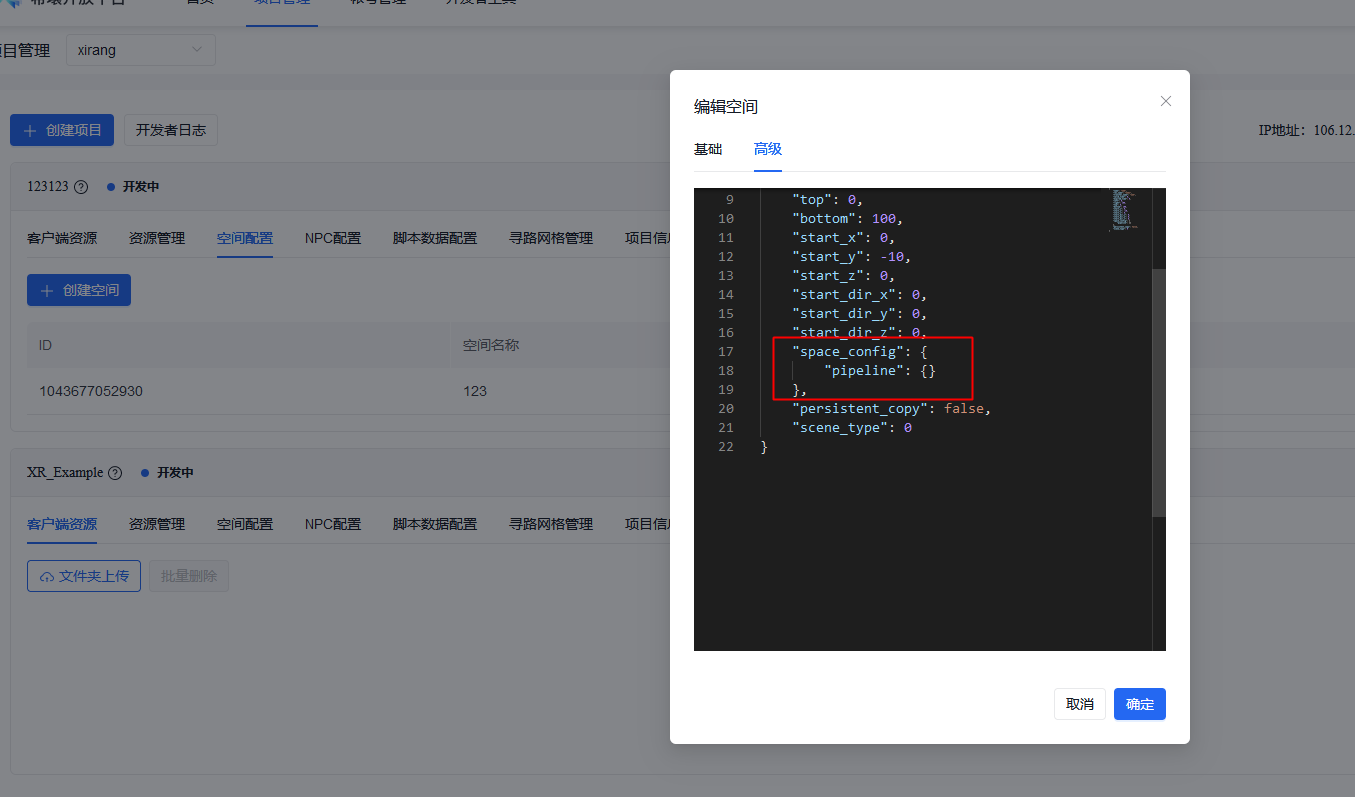

4.1.1后台数据配置（高级配置）,可以控制小地图是否启用

	"space_config": {
		"mainUIArea": {
			"miniMap": {
				"show": true
			}
		}
	}

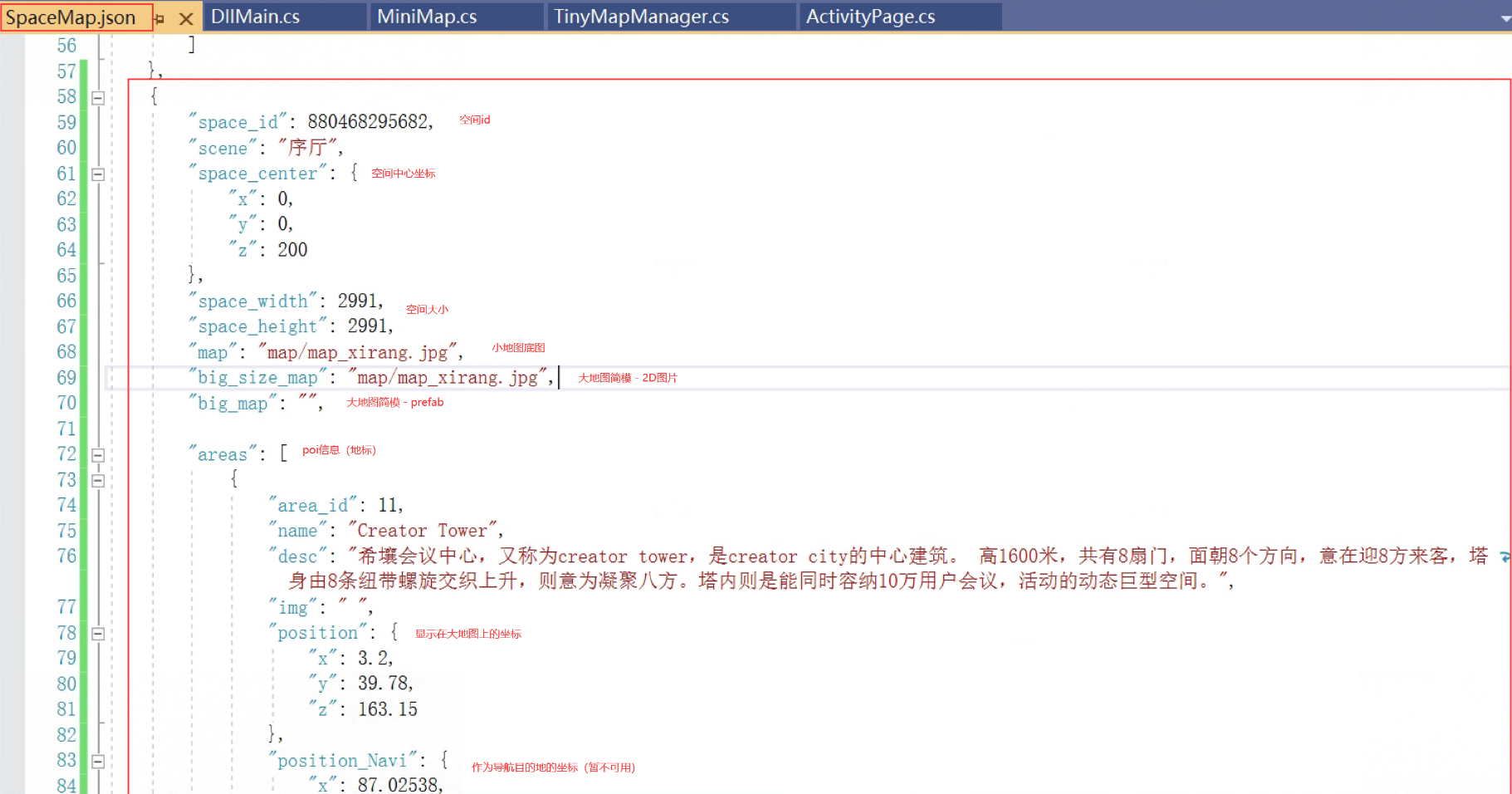

4.1.2 本地数据配置SpaceMap.json

*若不希望点击小地图弹出大地图，【big_size_map】和【big_map】一定要设为空串""

【space_id】：后台空间id，必填，否则相当于没有配置
确认地图中心（世界坐标），填入SpaceMap.json里具体空间的【space_center字段】

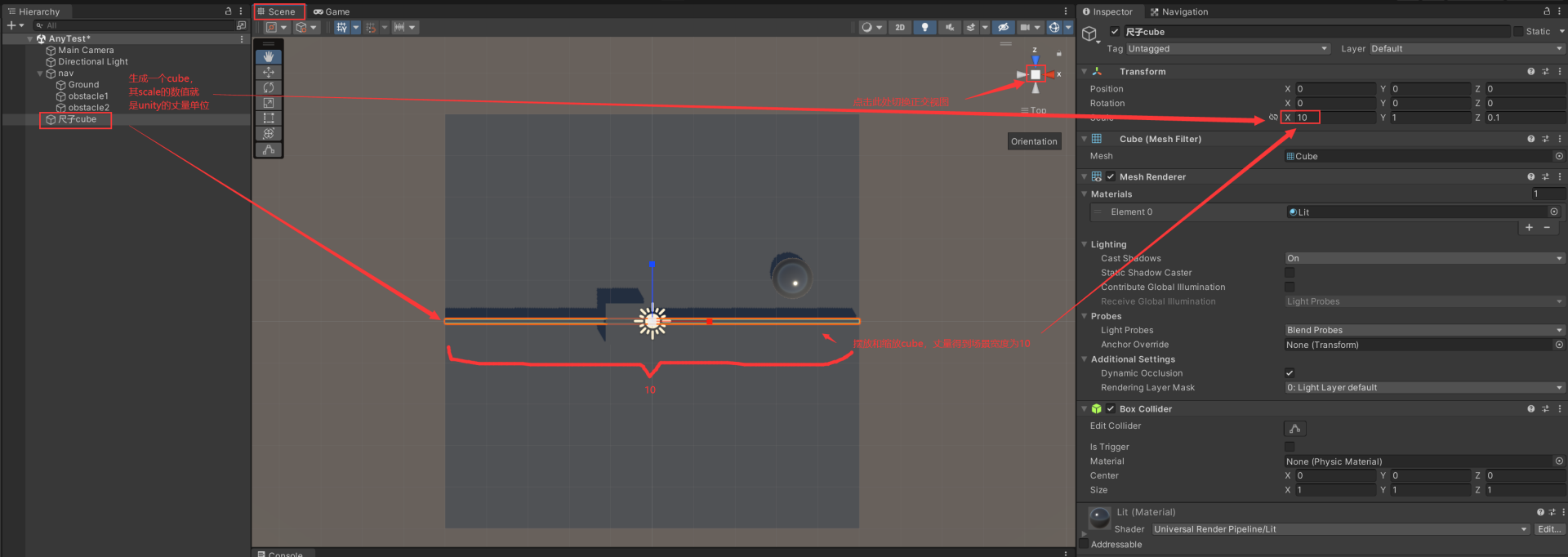

丈量实际地图大小(可以缩放cube，如图）

将丈量得到的长宽（unity单位），填入SpaceMap.json里具体空间的【space_width】和【space_height】

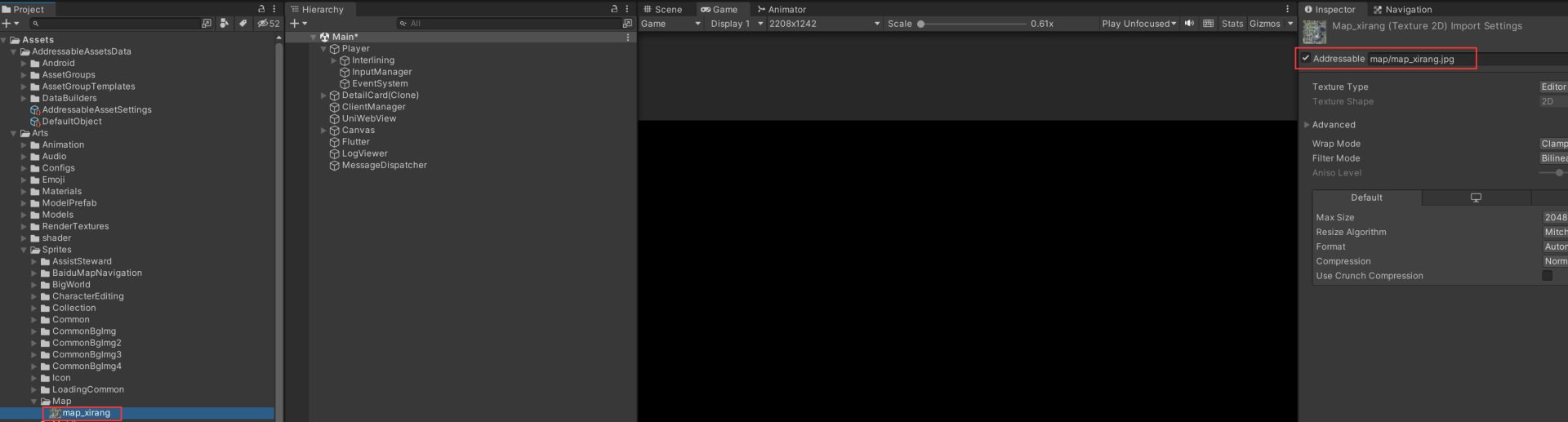

准备好小地图jpg一张，将addressable地址填入SpaceMap.json里具体空间的【map】

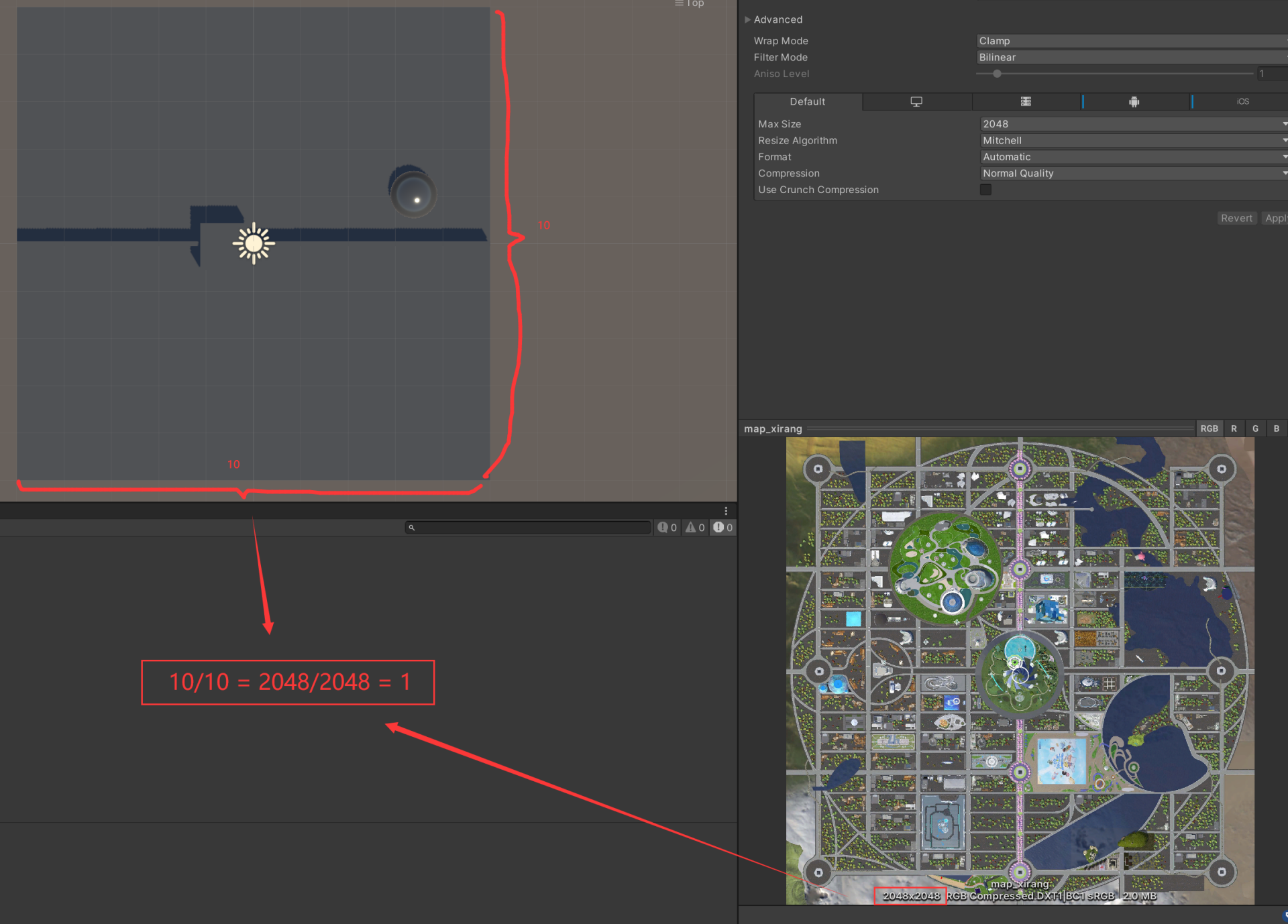

确认jpg的分辨率比例和地图大小的比例相同

4.2空间大地图启用

4.2.1后台数据配置（高级配置），除了小地图配置要打开，还新增了spaceMap配置也需要填写

	"space_config": {
		"mainUIArea": {
			"miniMap": {
				"show": true
			}
		},
		"spaceMap": {
			"enable": true,
			"map3D": true,
		}
	}

4.2.2 本地数据配置SpaceMap.json

仍是这个配置，但需要填写【big_size_map】或【big_map】
【big_size_map】：图片的addressable地址，即用图片来呈现大地图（可选2D大地图）
【big_map】: prefab的addressable地址，即用3d物体呈现大地图（默认选择3D大地图）
若都填了，程序内部优先使用【big_map】。

4.2.2.1 2D大地图【big_size_map】配置方式

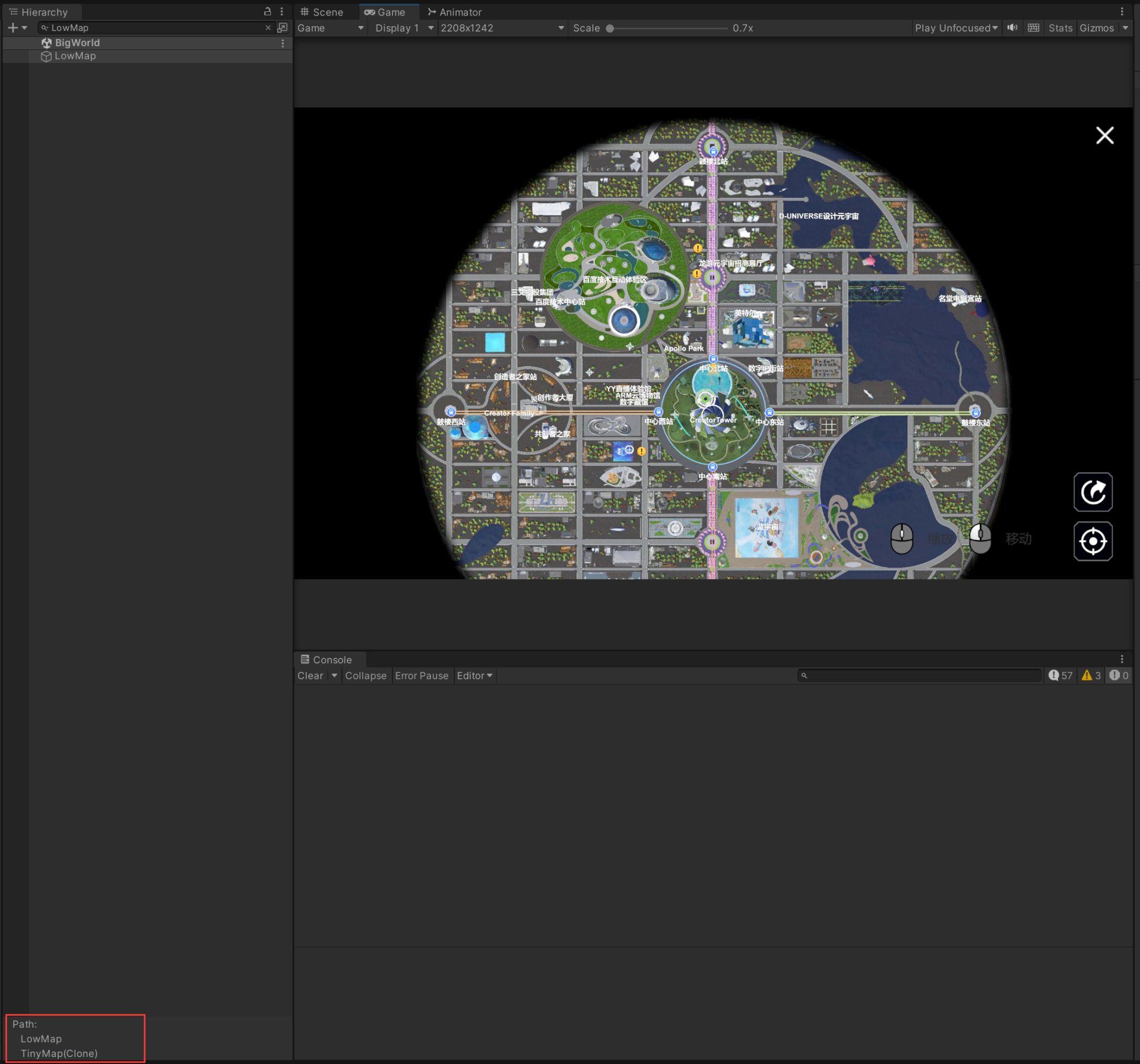

可以沿用小地图的图片，如上图，填入和【map】相同的图片地址，效果如下：

*假设开发者项直接使用图片作为大地图的呈现方式，则在工程中查看是否有当前的业务代码，如果没有则需确认当前代码是否最新版本

private void genBigMap(Texture bigsizemap)
{
    myLowModel = new GameObject("LowMap");
    var can = myLowModel.AddComponent<Canvas>();
    can.renderMode = RenderMode.WorldSpace;
    can.worldCamera = tinyCamera;
    can.sortingOrder = -100;
    GameObject ri = new GameObject("Plane");
    ri.AddComponent<RawImage>();
    // ri.transform.parent = can.transform;
    ri.transform.SetParent(can.transform, false);
    ri.GetComponent<RawImage>().texture = bigsizemap;
    ri.GetComponent<RawImage>().SetNativeSize();
    var rtrans = ri.GetComponent<RectTransform>();
    rtrans.eulerAngles = new Vector3(90, 0, 0);
    rtrans.position = CurSpaceData.spaceCenetr;
    rtrans.sizeDelta = new Vector2(CurSpaceData.spaceWidth , CurSpaceData.spaceHeight);
    myLowModel.layer = LayerMask.NameToLayer("TinyMap");
    ri.layer = LayerMask.NameToLayer("TinyMap");
    var collider = rtrans.gameObject.AddComponent<BoxCollider>();
    collider.size = rtrans.sizeDelta;
}

4.2.2.2 3D大地图【big_map】配置方式

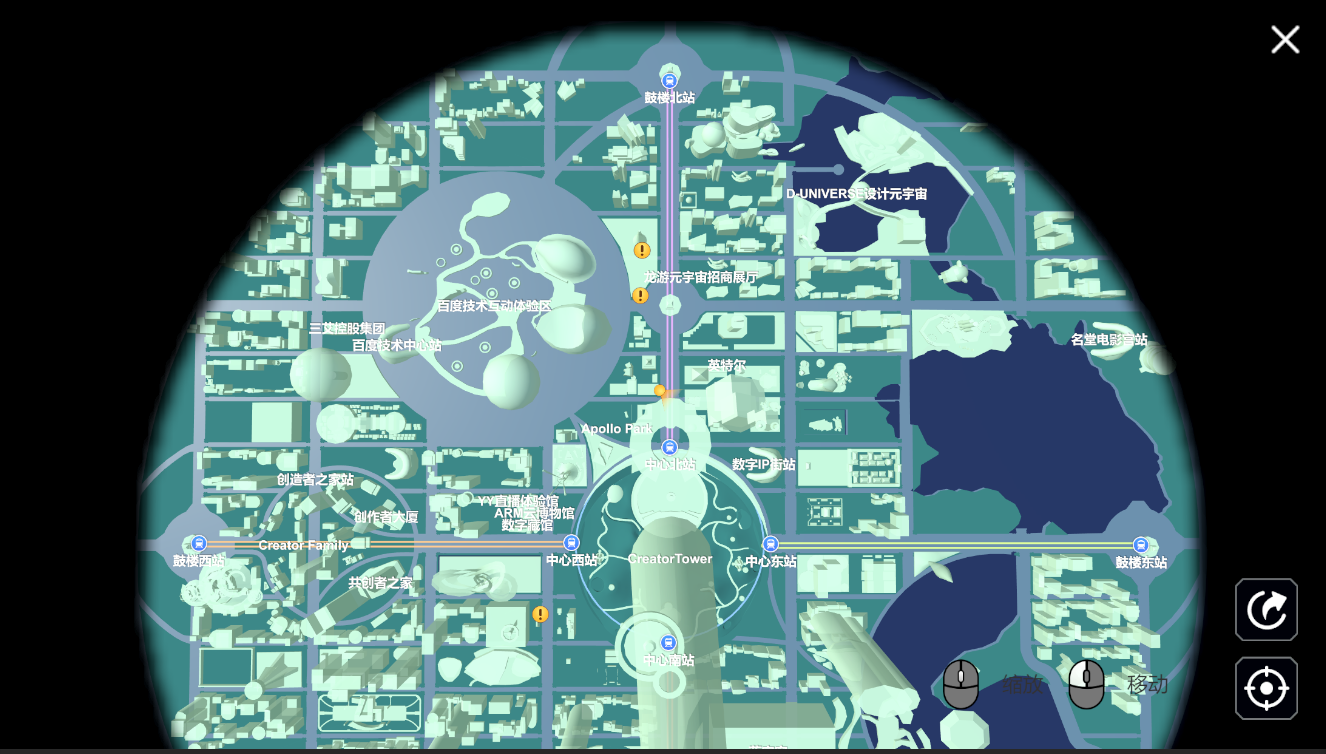

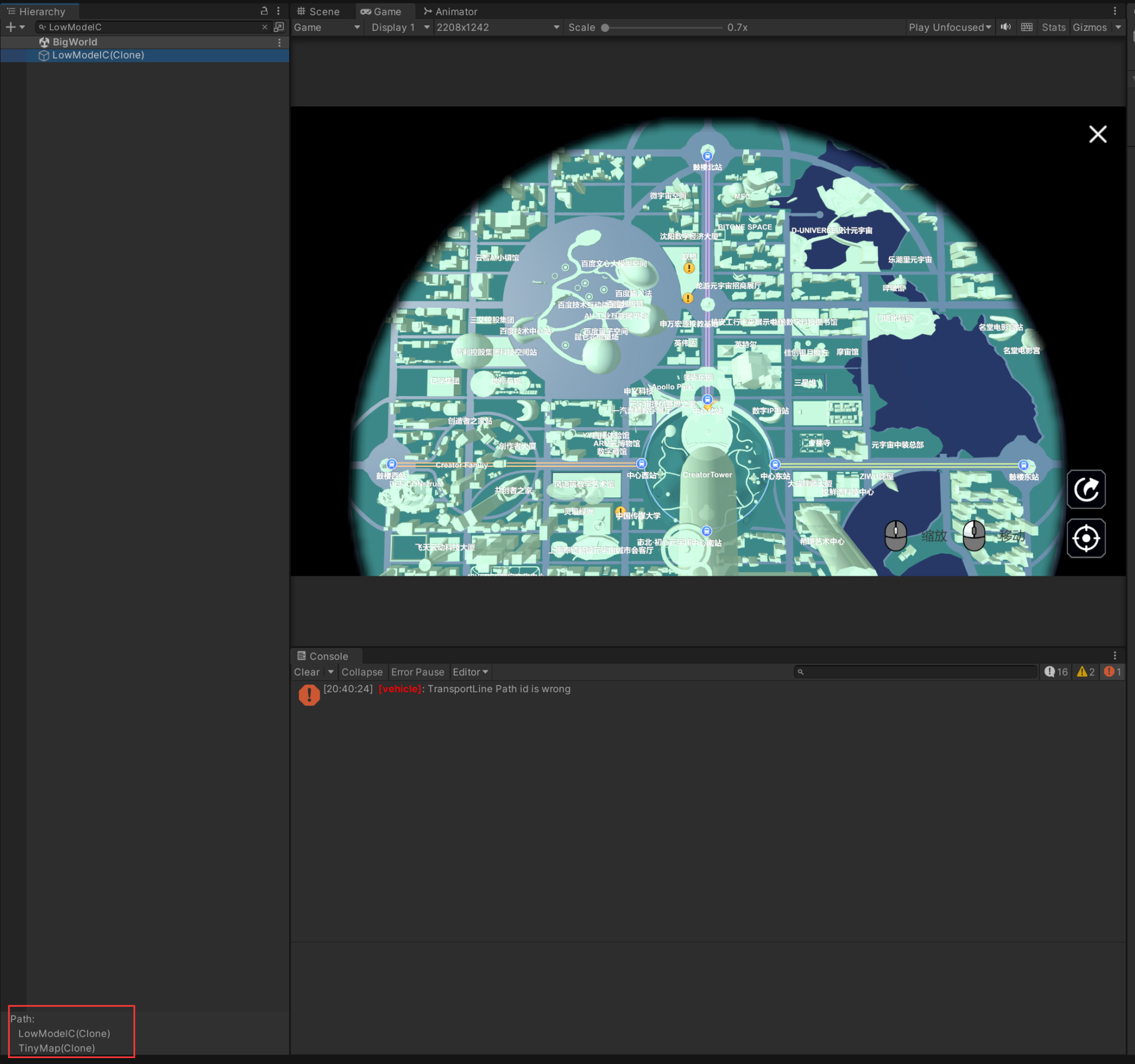

客户美术同学可自制导航低模，可参考效果如下：

需要保证prefab中各建筑大小与实际场景近似。
big_size_map：准备好图片即可，其它无需额外配置

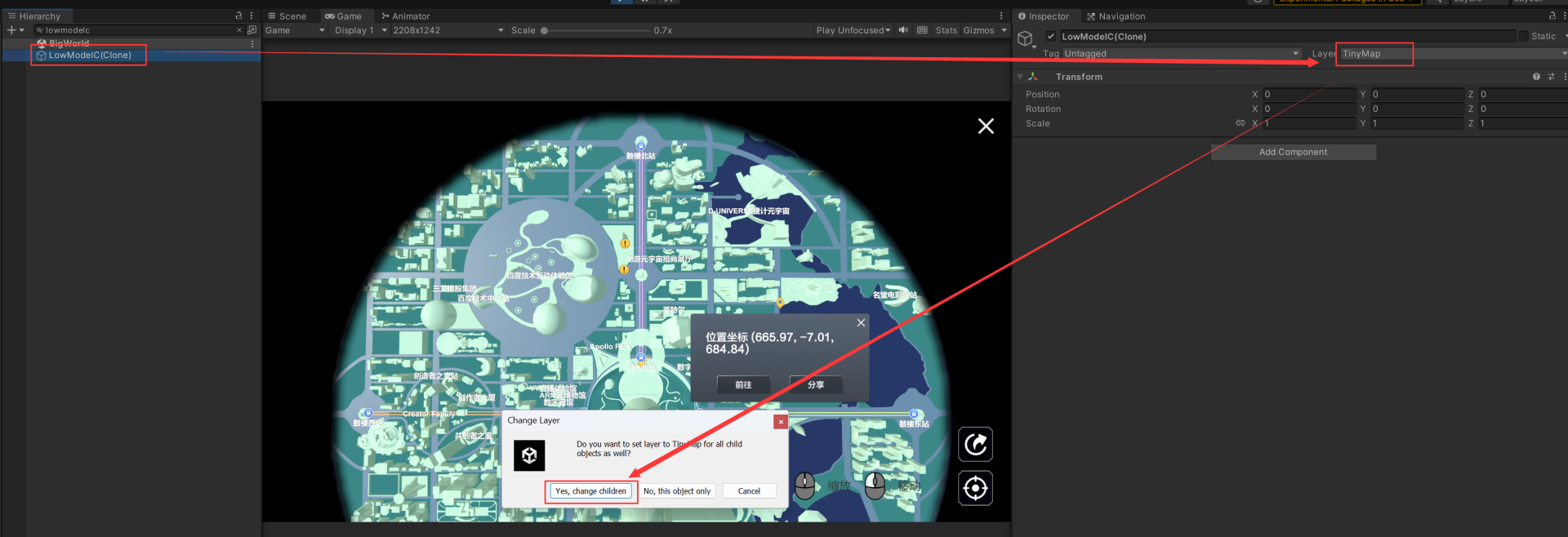

big_map：将自制的prefab的所有gameObject的layer设置为TinyMap

4.3导航功能启用

用于本地步行导航的数据构建，以下的生成示例（用户依据真实的地图场景进行设置）

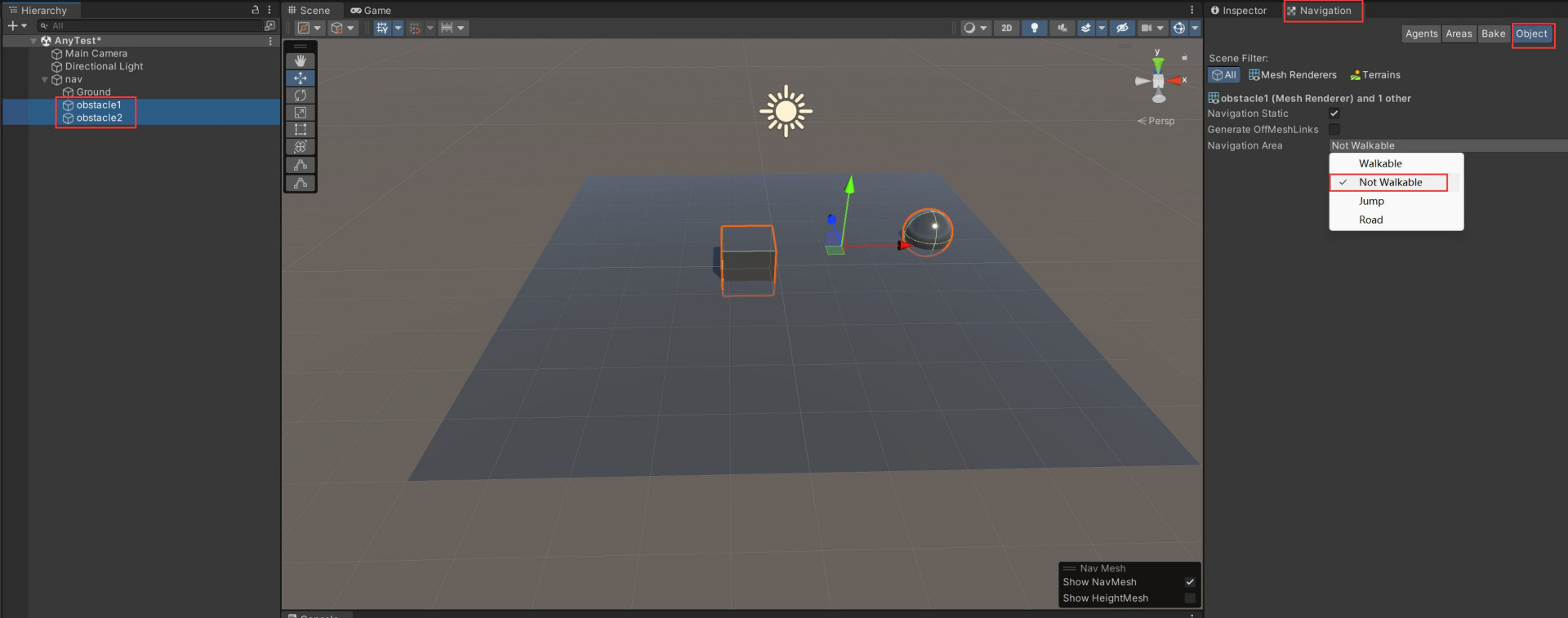

4.3.1 导航网格烘焙

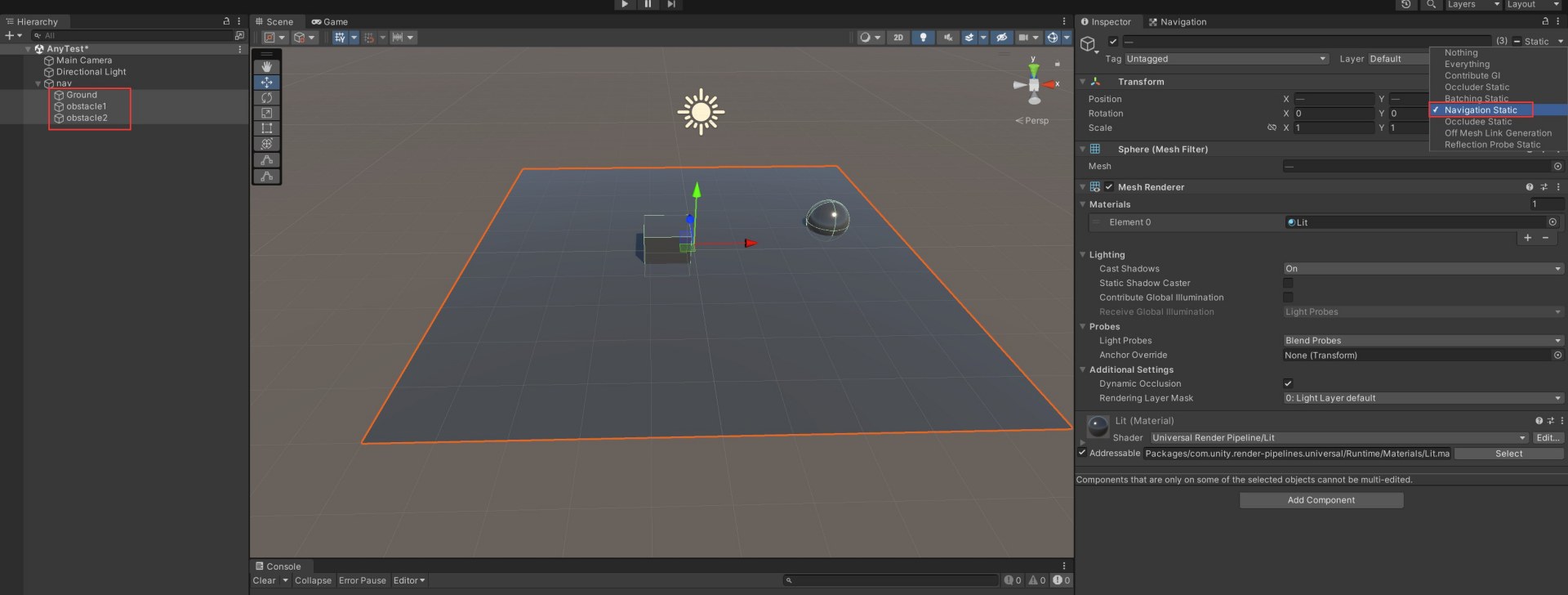

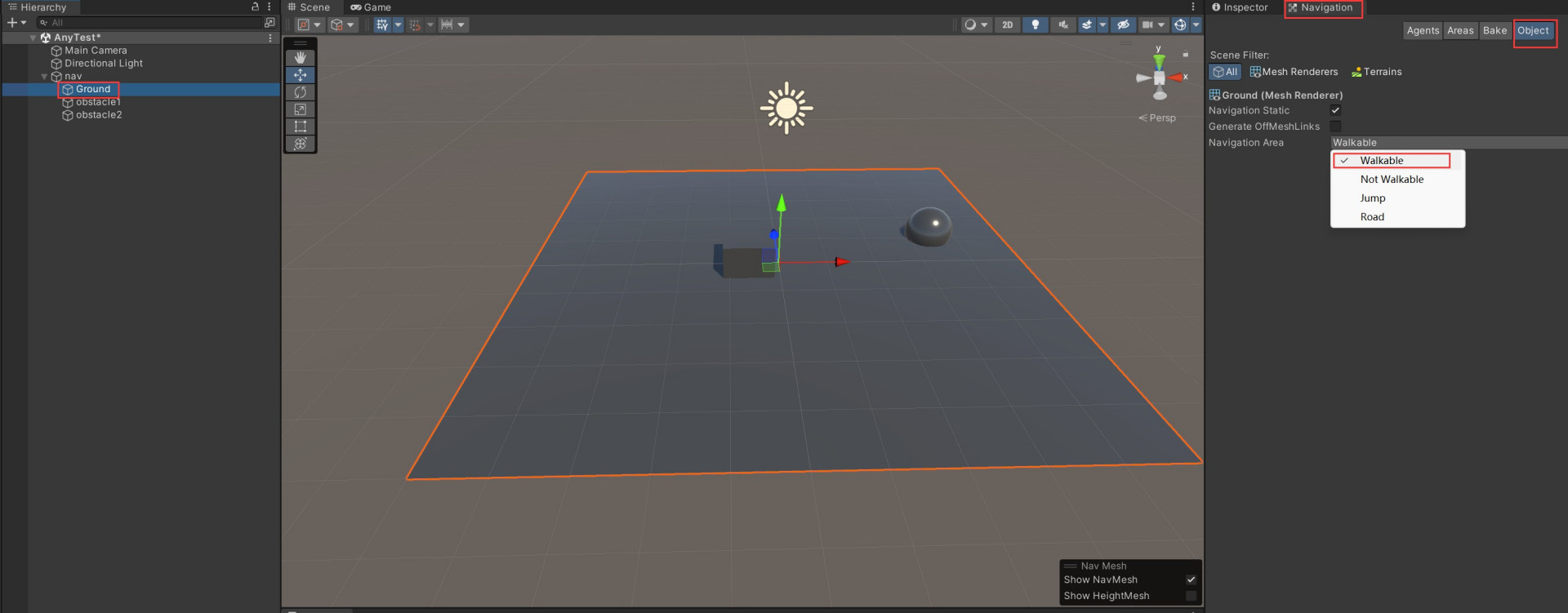

将需要烘焙的物体勾上Navigation Static

将可行走部分标记为Walkable

将障碍物标记为Not Walkable

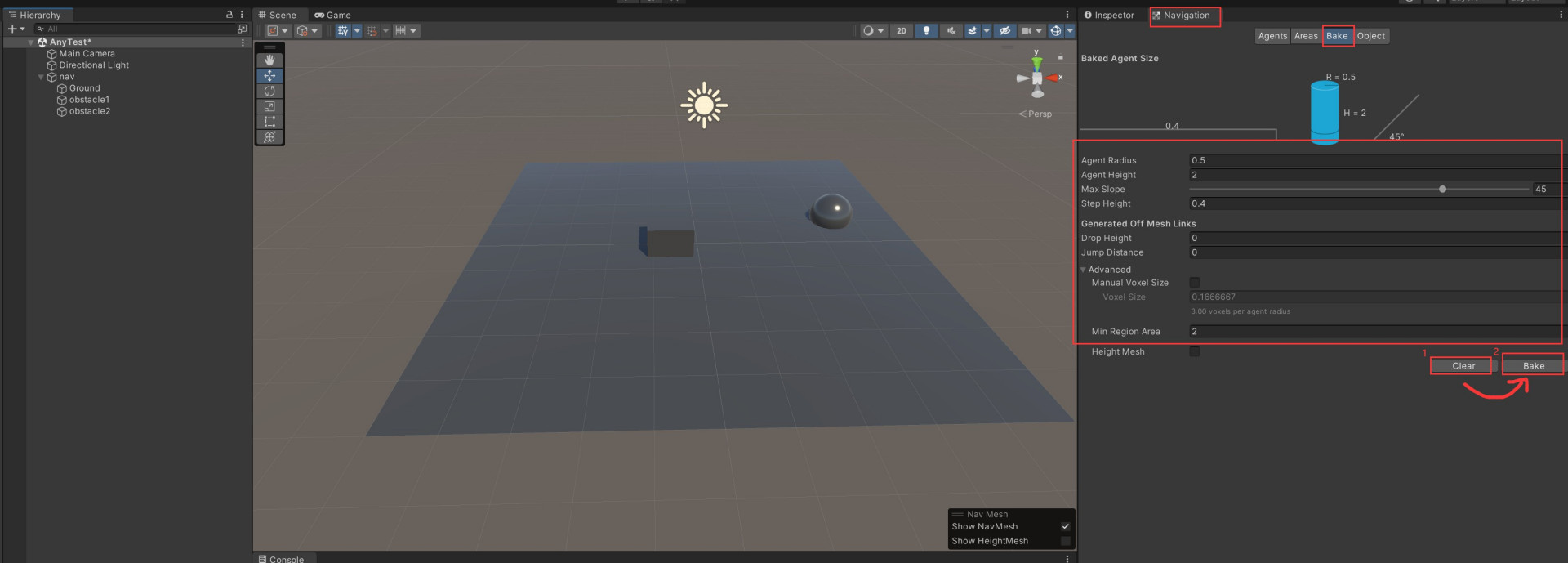

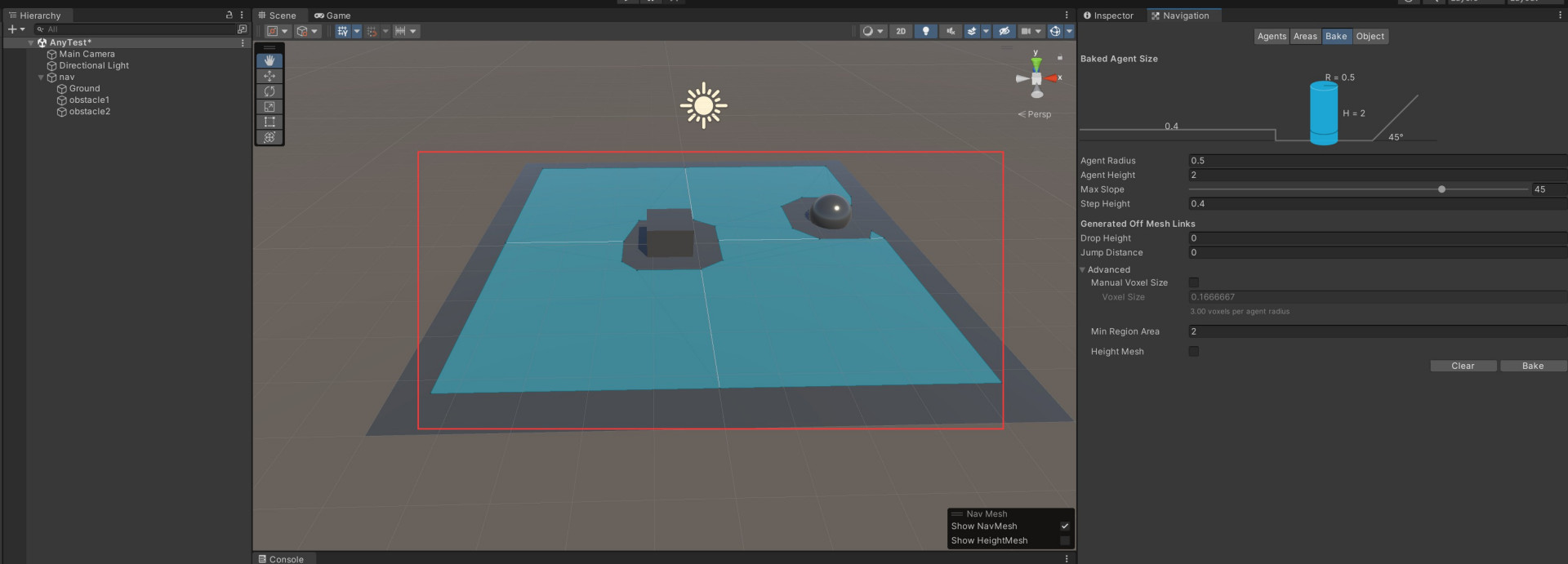

参考MetaStack大世界的烘焙参数；清除旧导航网格数据后重新生成

烘焙成功，蓝色部分为导航网格可行走区域

4.3.2 保证导航网格文件包含进副本数资

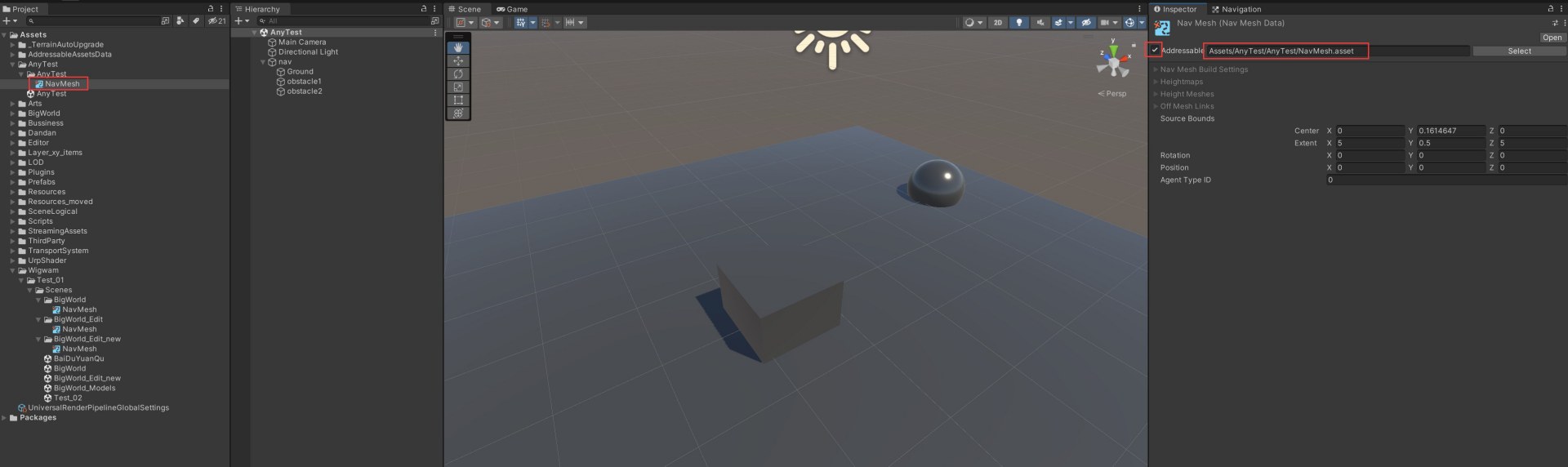

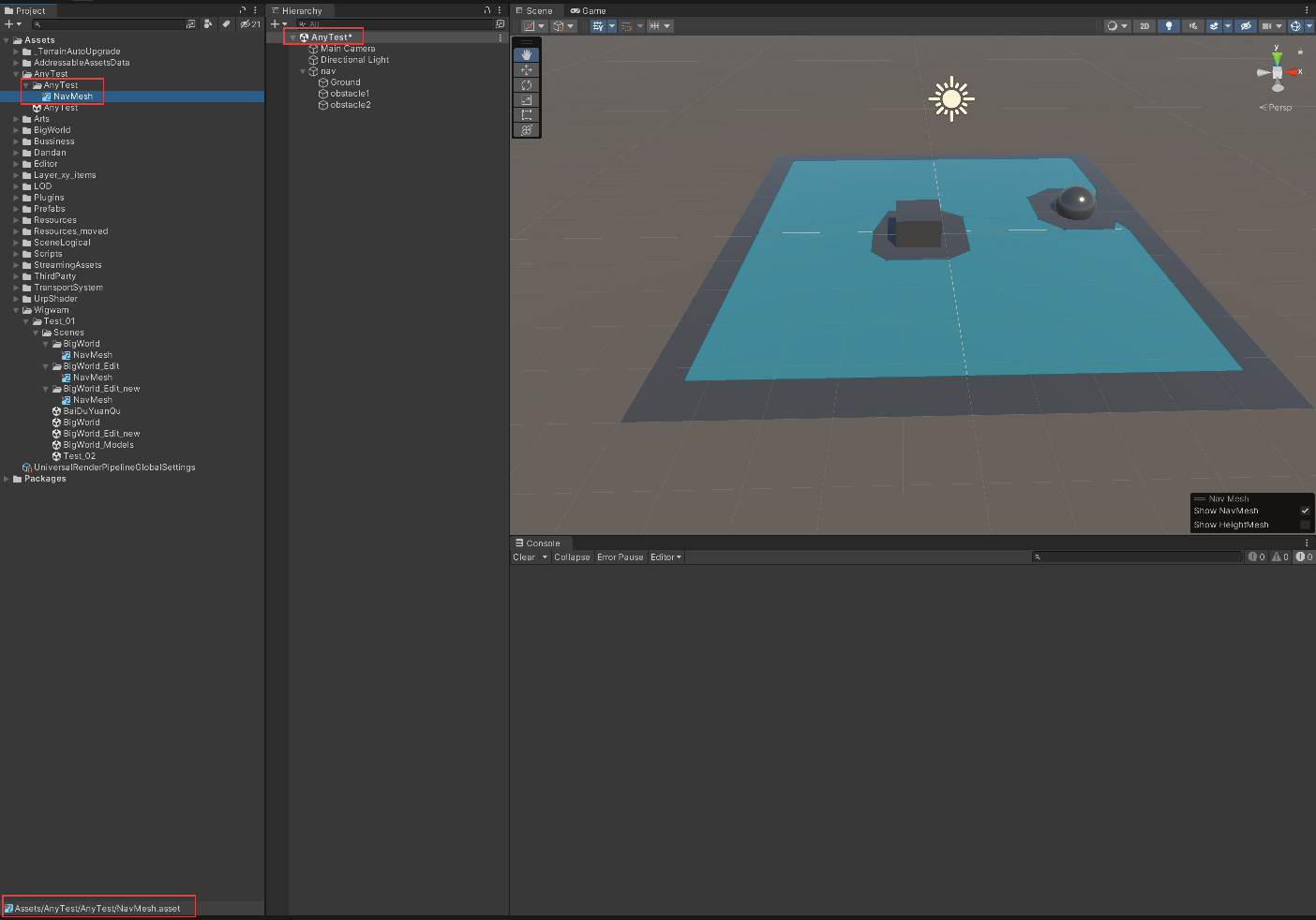

检查生成的导航网格文件

保证该导航数据在数资内

4.4 导航

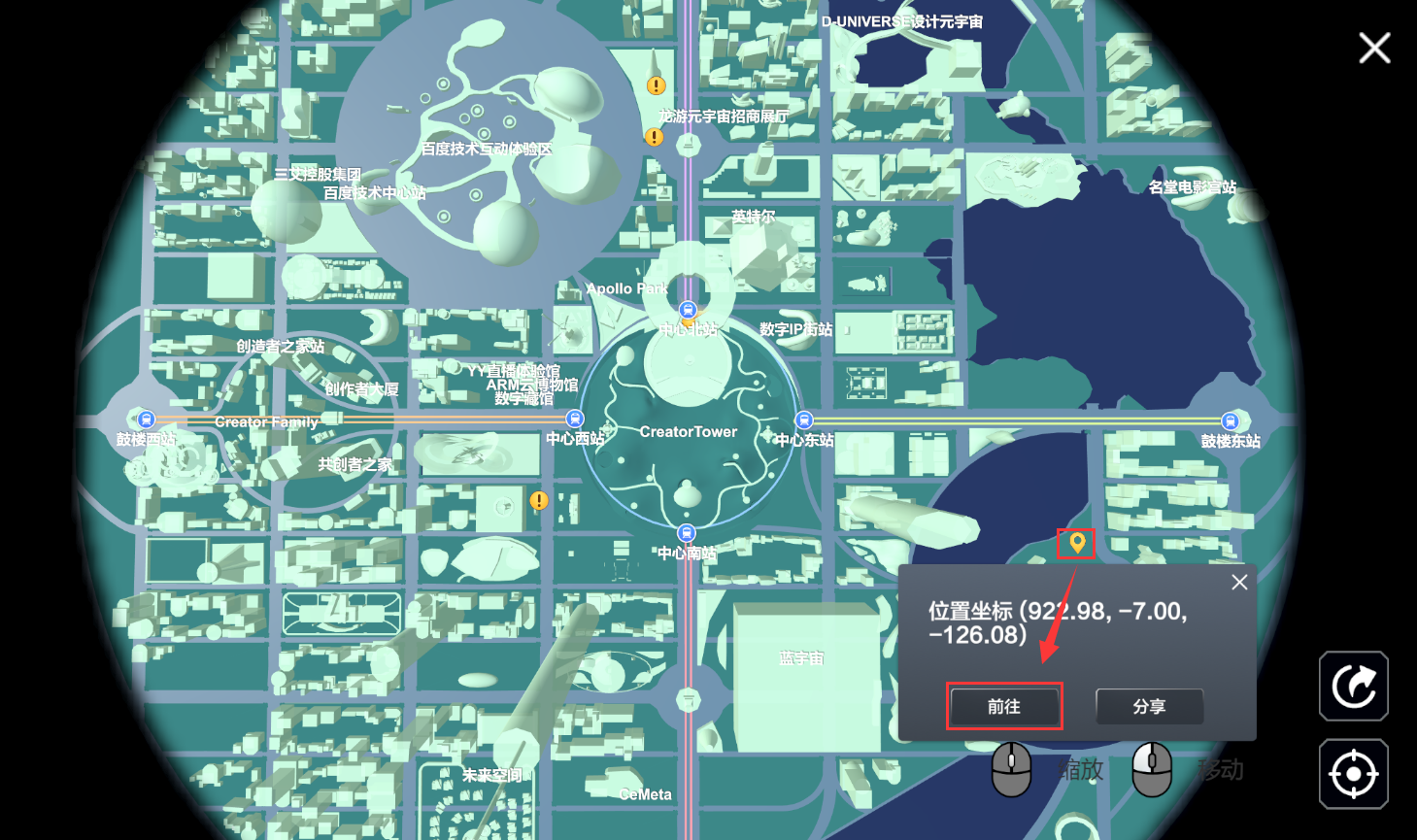

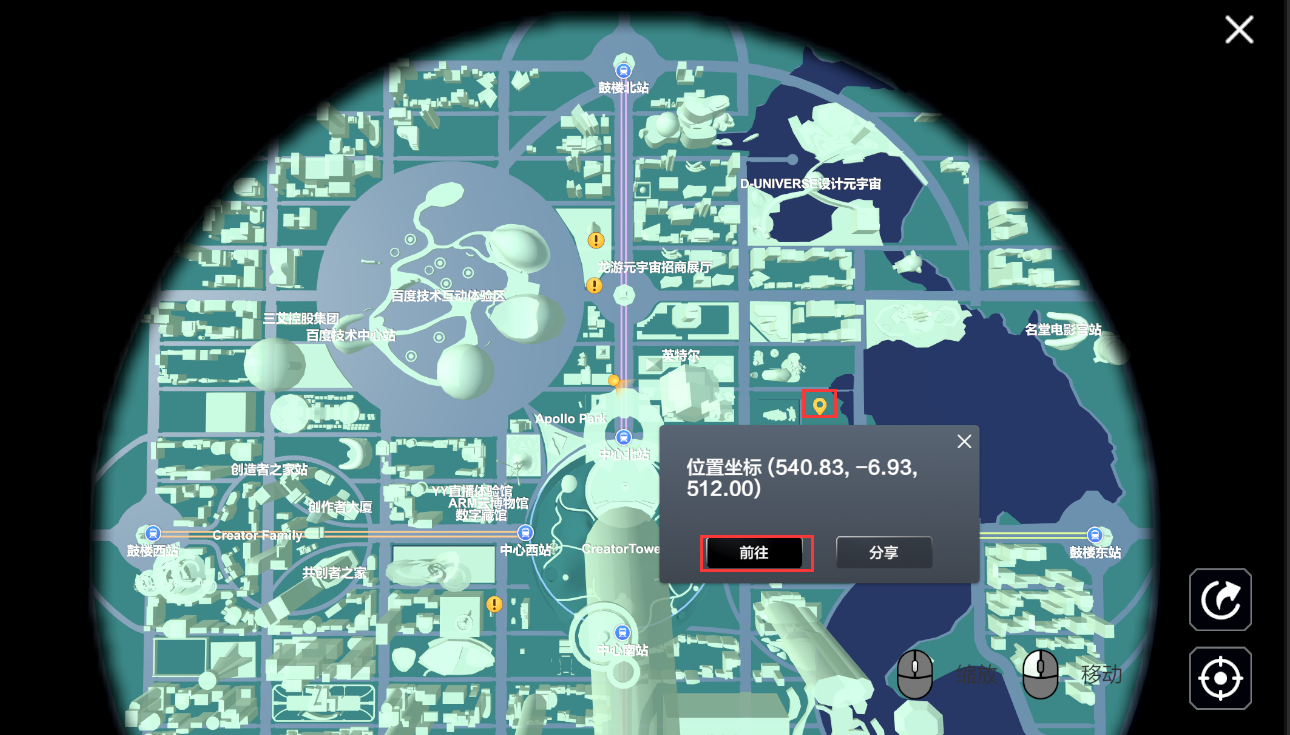

4.4.1 非poi(非地标)导航

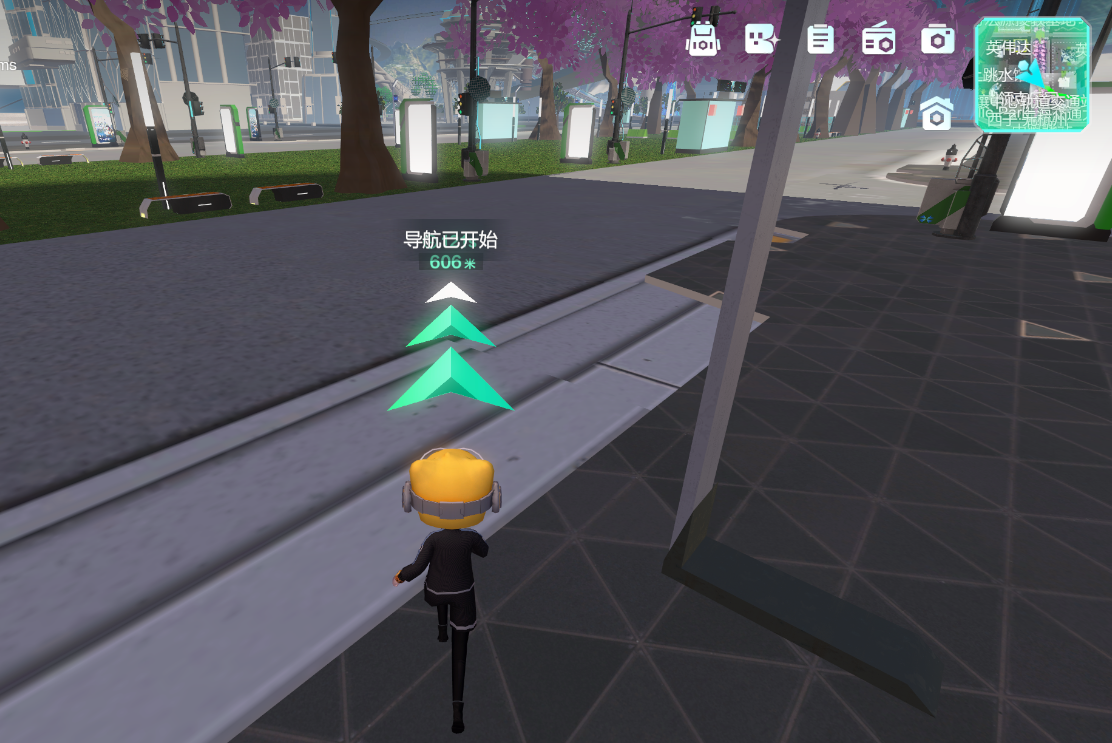

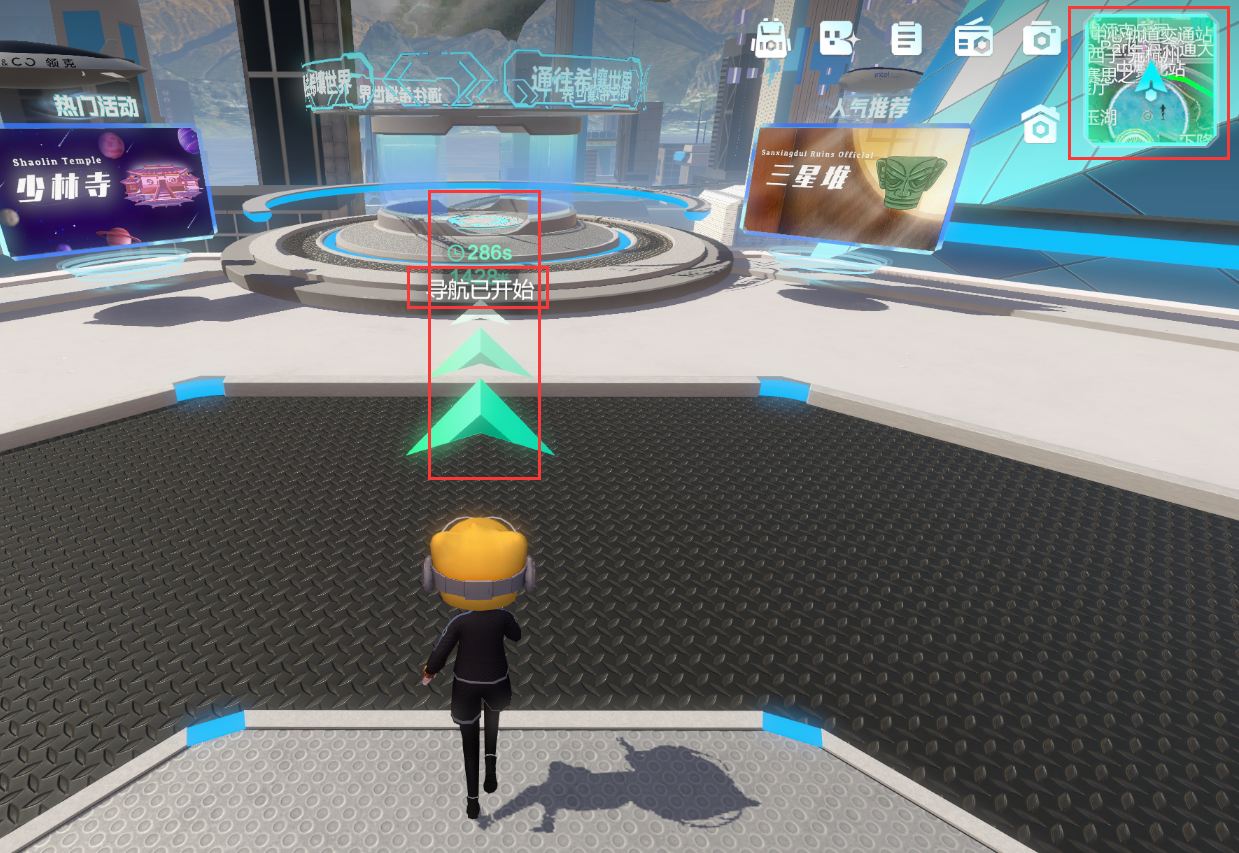

大地图关闭，导航提示、箭头、小地图闪烁。表明步行导航开始

4.4.2 poi(地标)导航

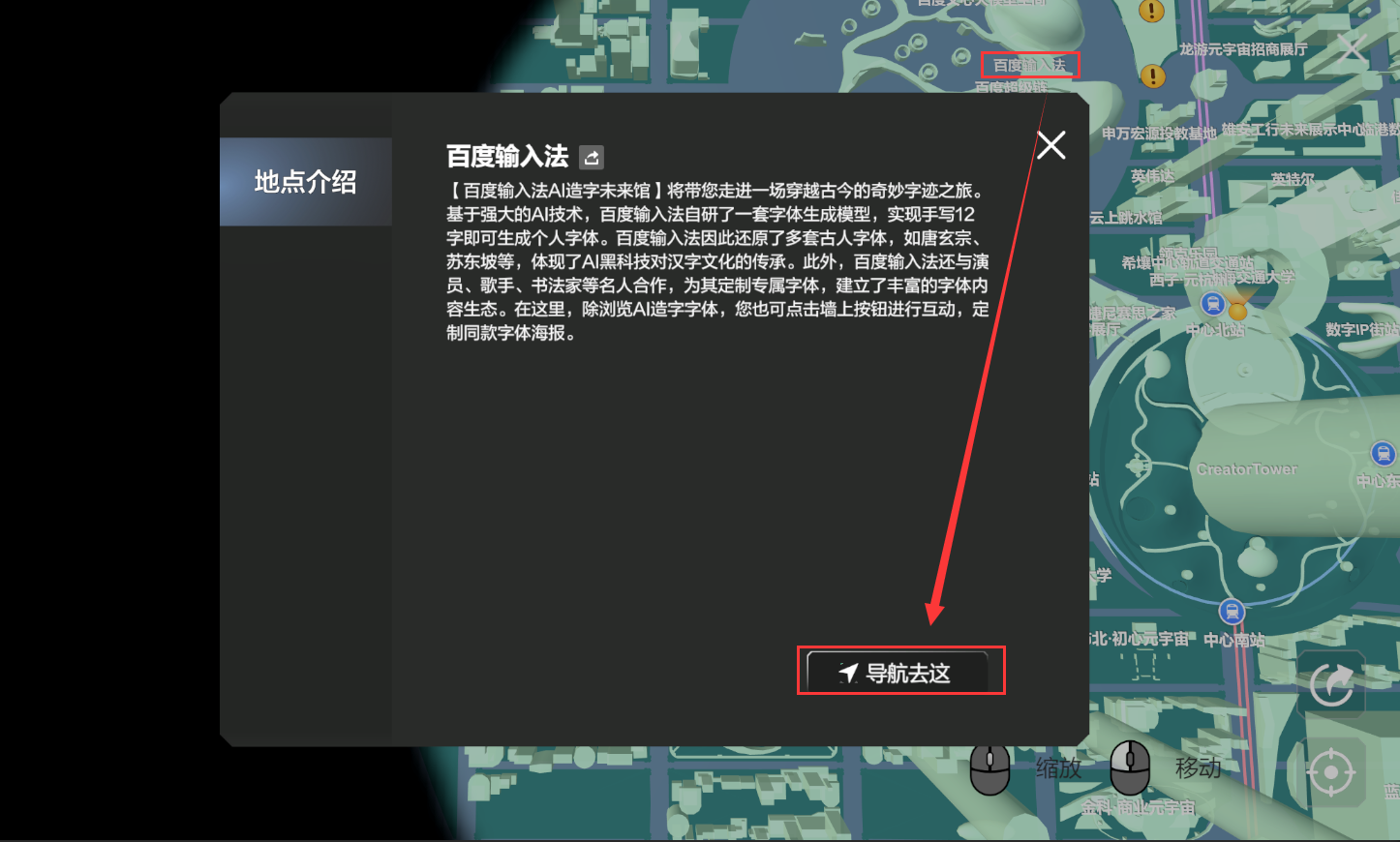

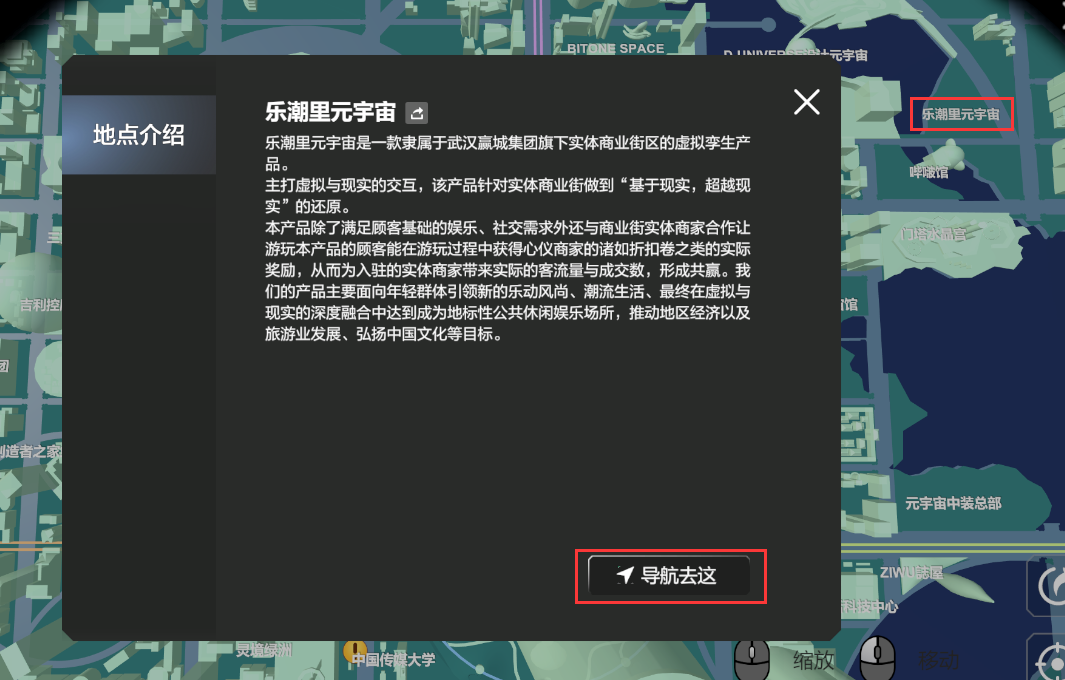

点击poi（地标），弹出介绍窗口

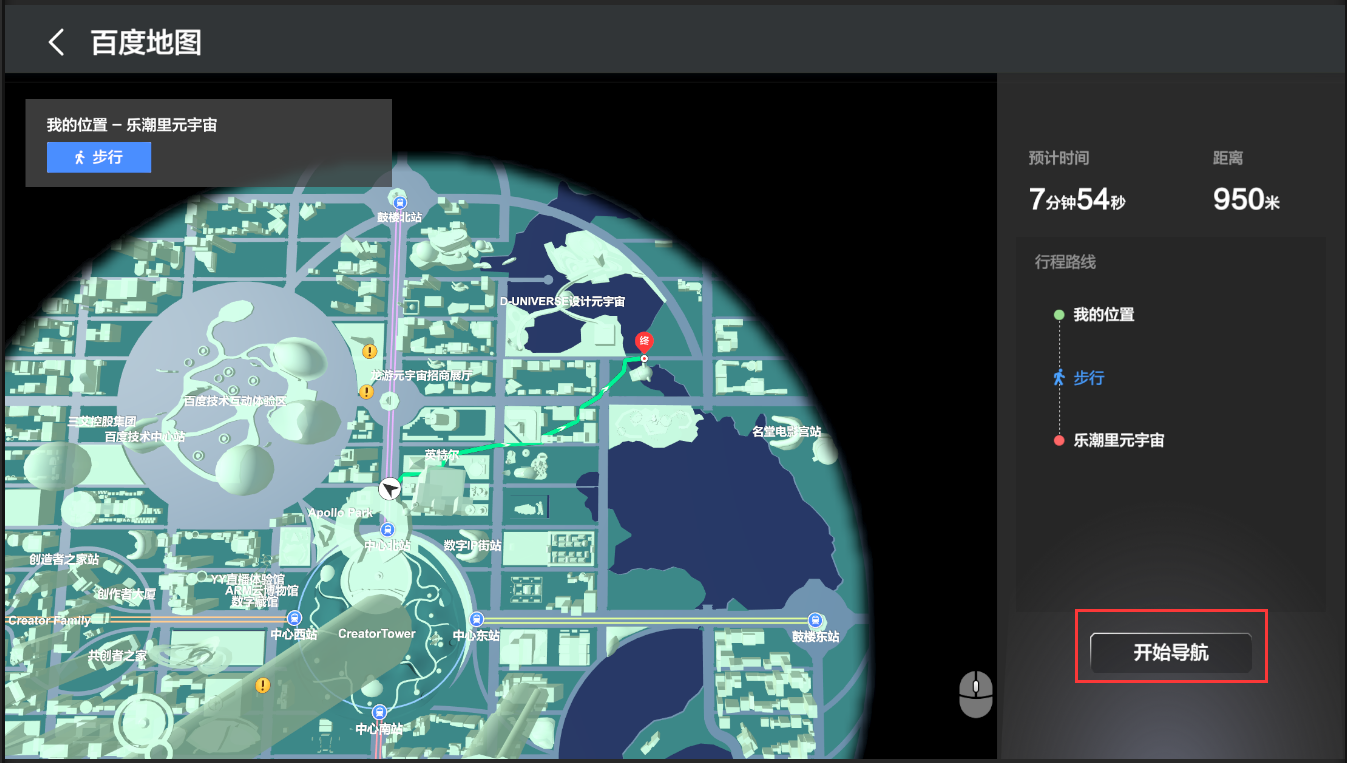

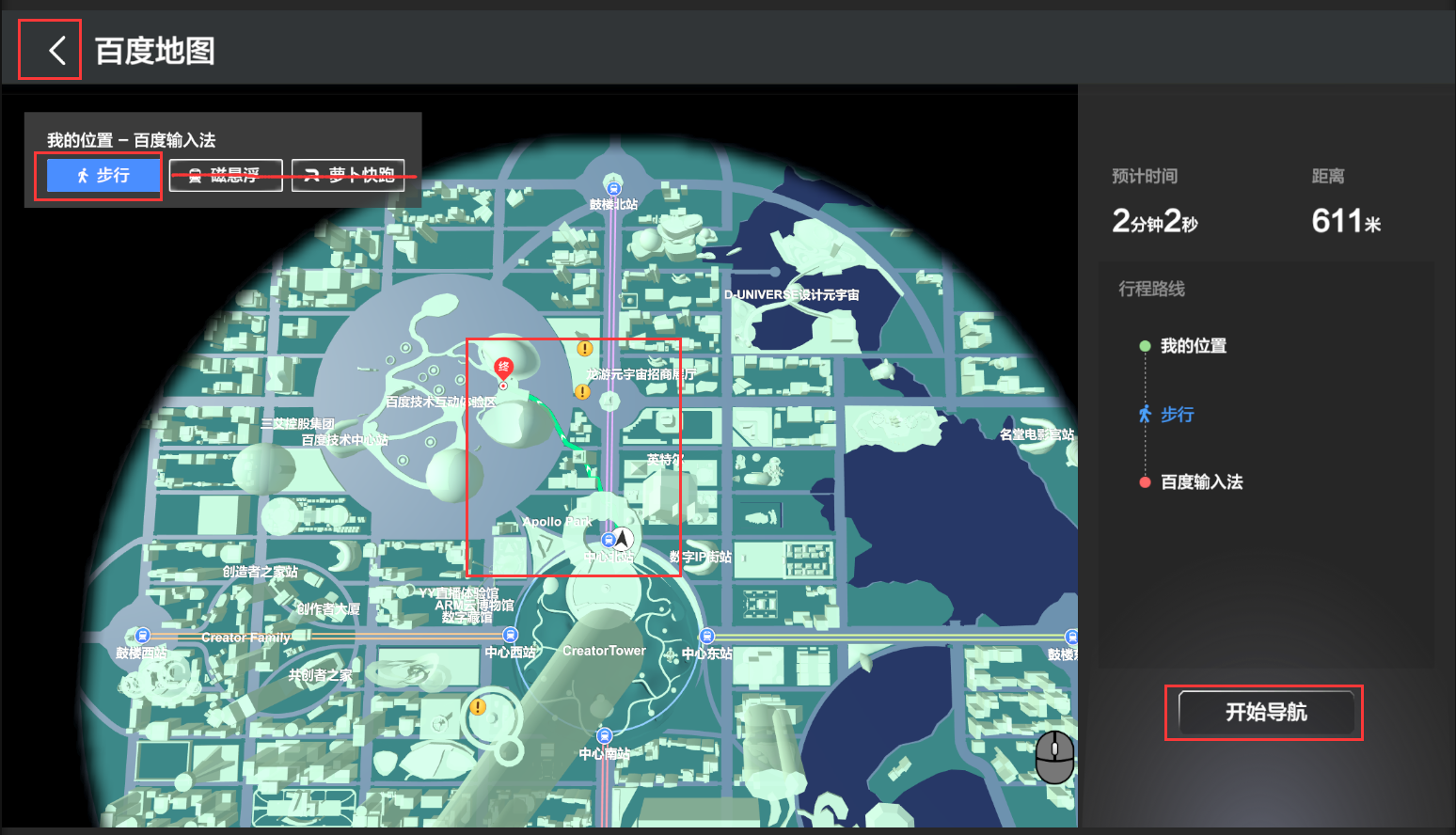

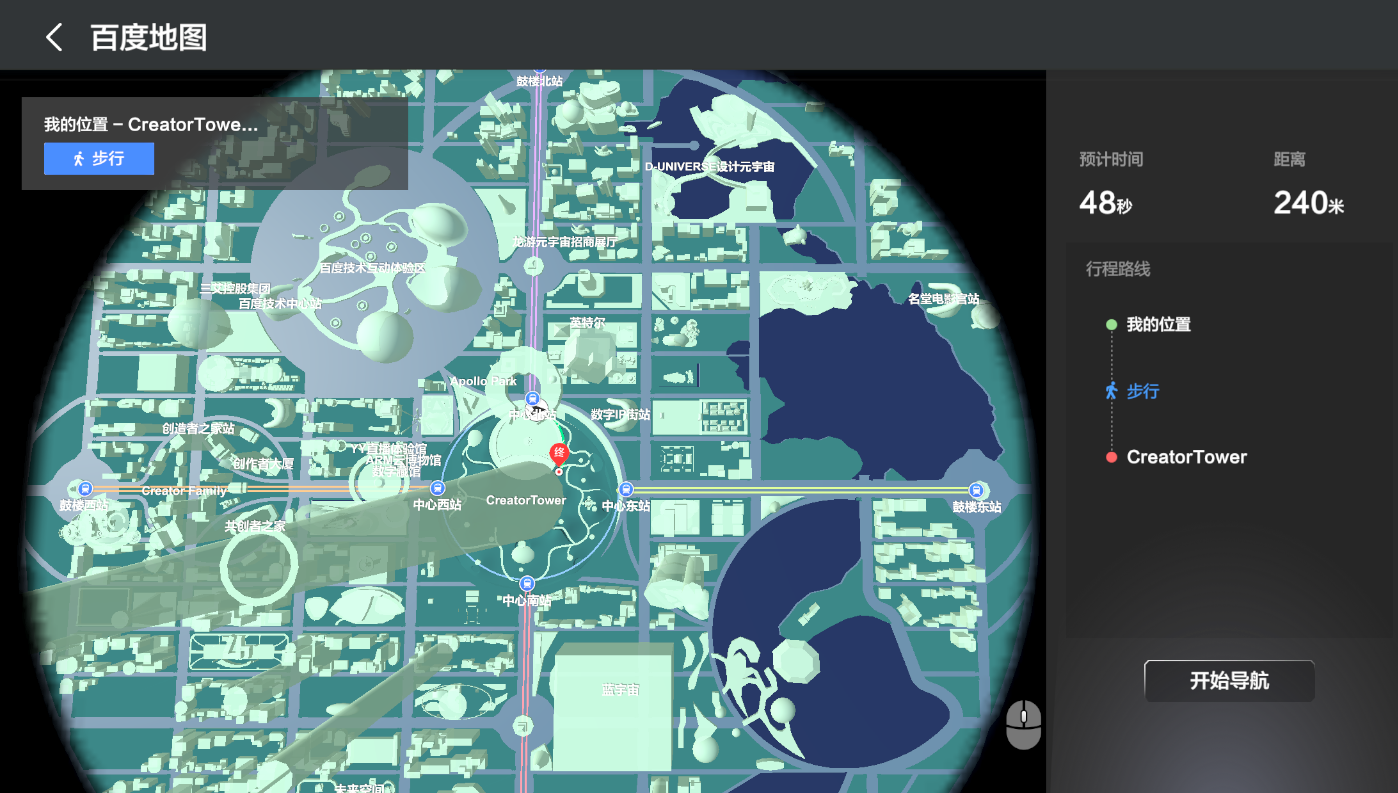

进入poi（地标）路线规划界面，展示步行线路规划，点击开始导航

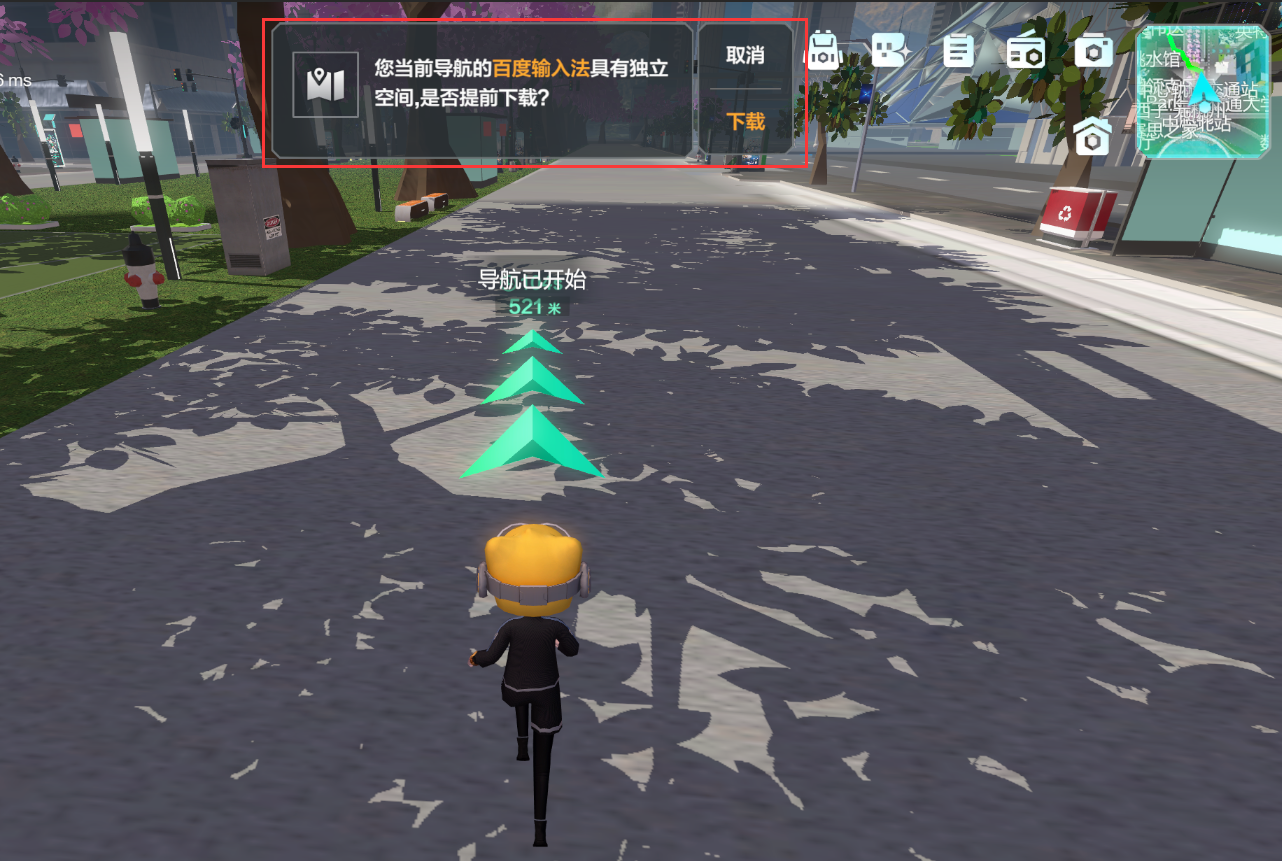

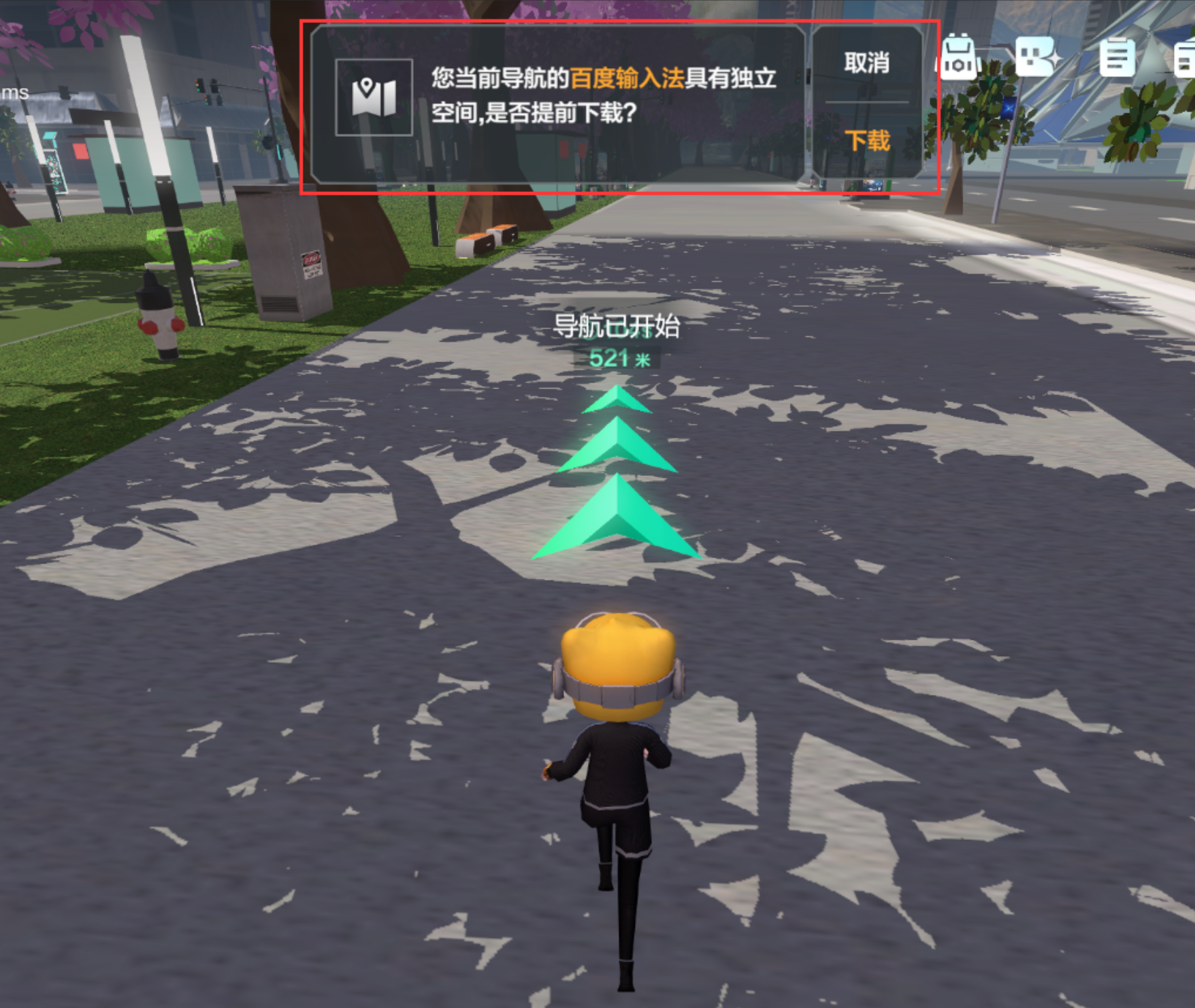

若该poi需要下载，会弹出顶部预下载UI

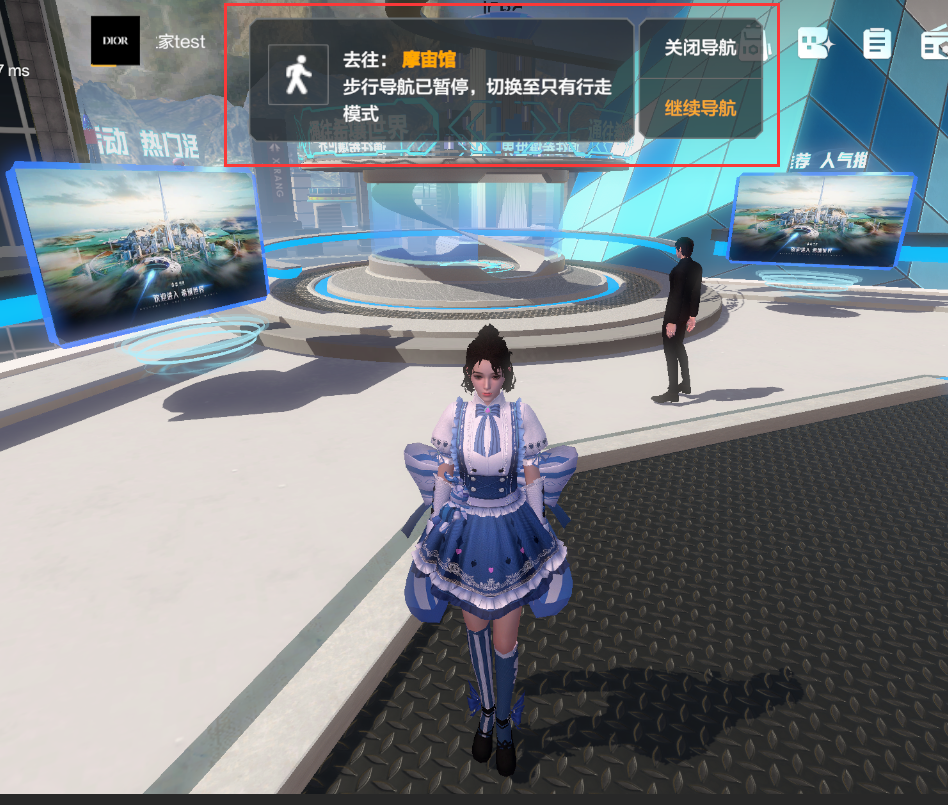

4.4.3 导航中断

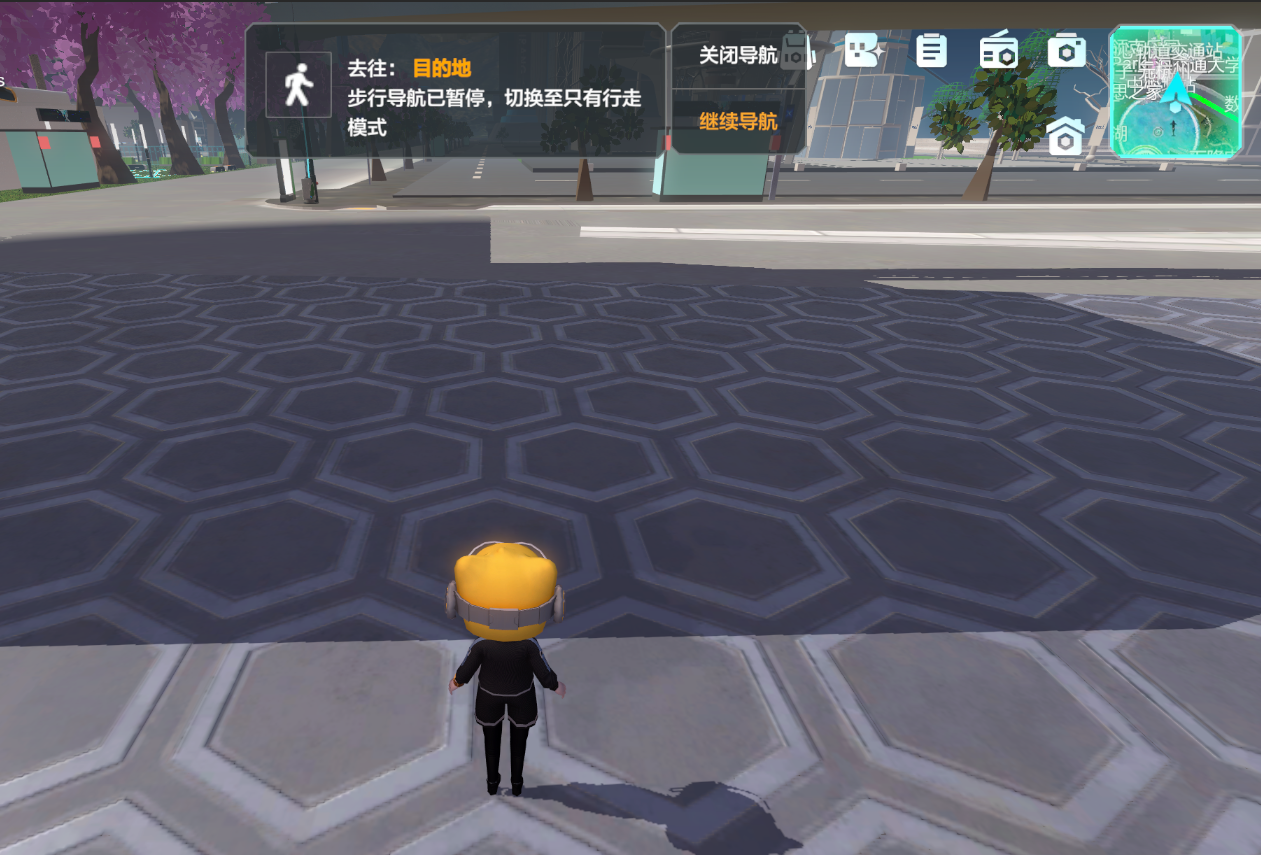

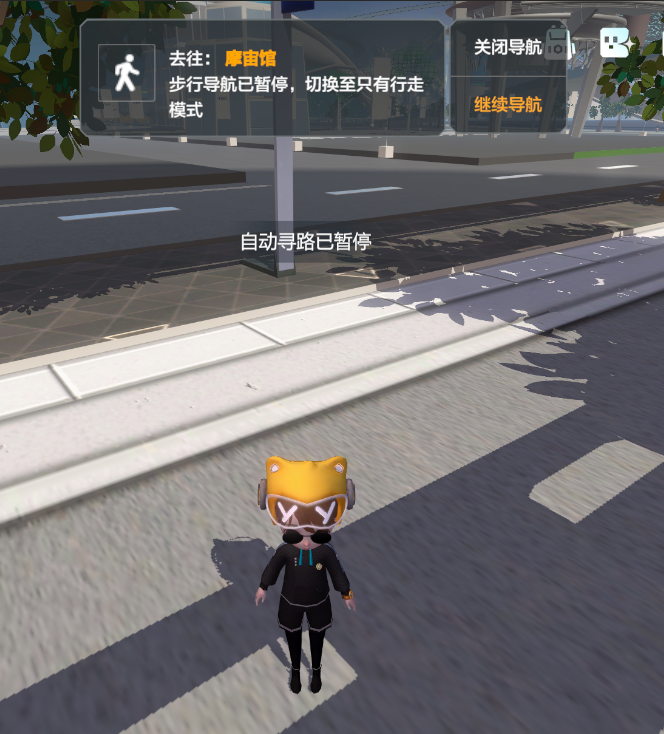

导航过程中人物自由移动，将中断导航，弹出顶部UI

4.4.4 在地图上添加poi(地标)

目前支持两种方式添加poi

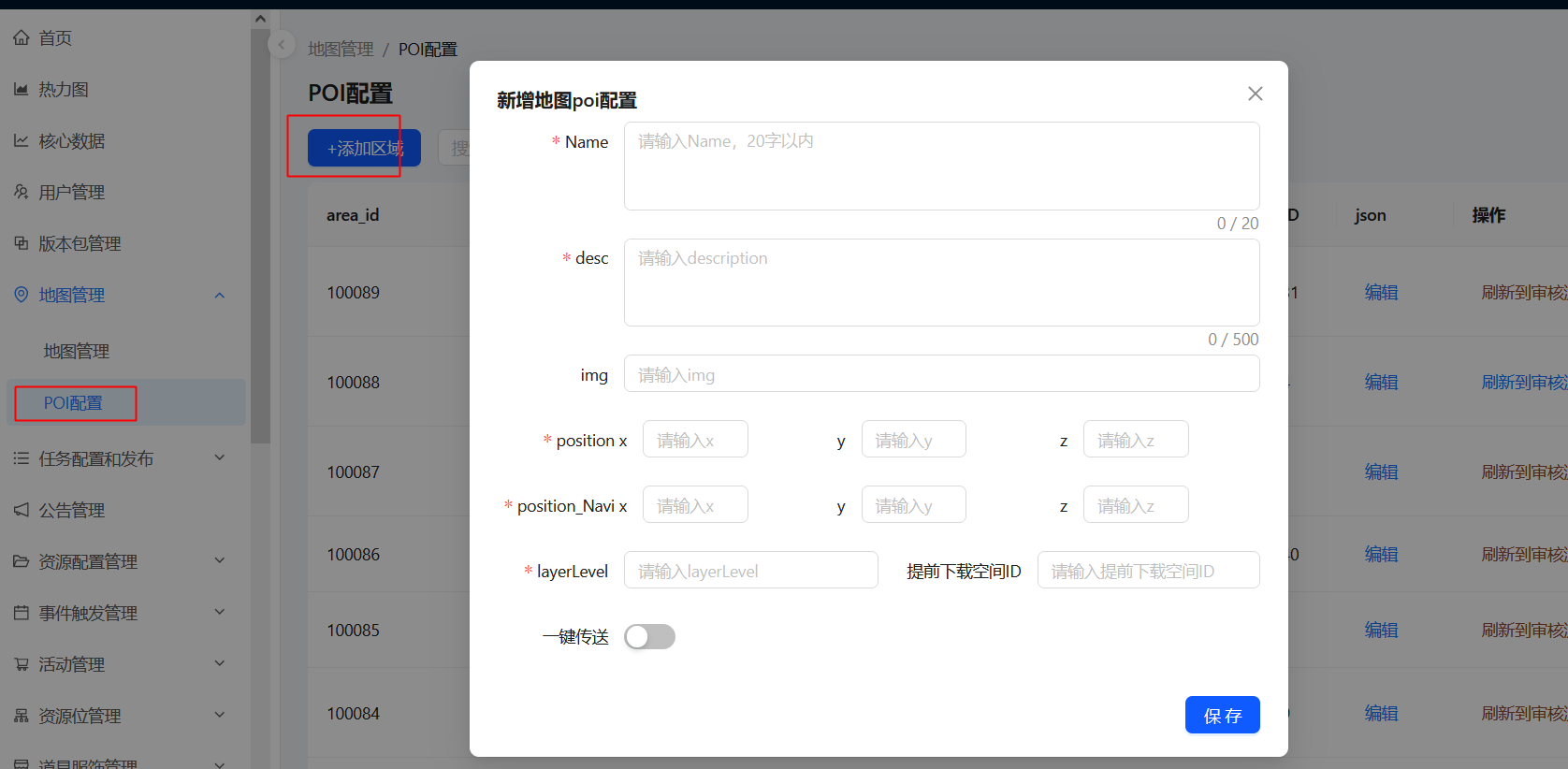

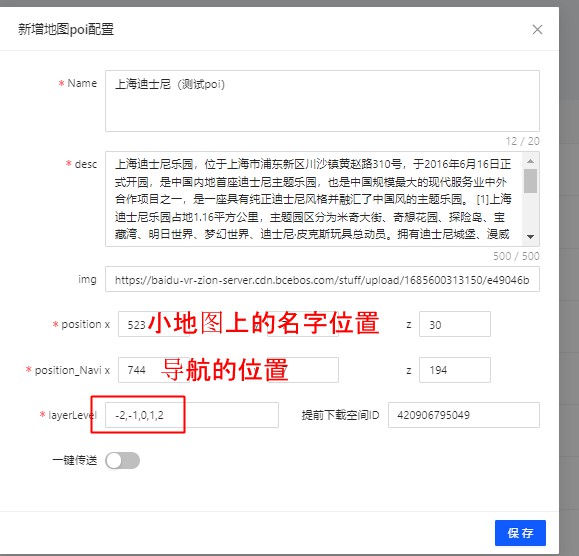

4.4.4.1后台配置

4.4.4.2本地配置

poi本地配置：参考【areas】部分，在大小地图上添加poi

4.4.5 重要注意事项

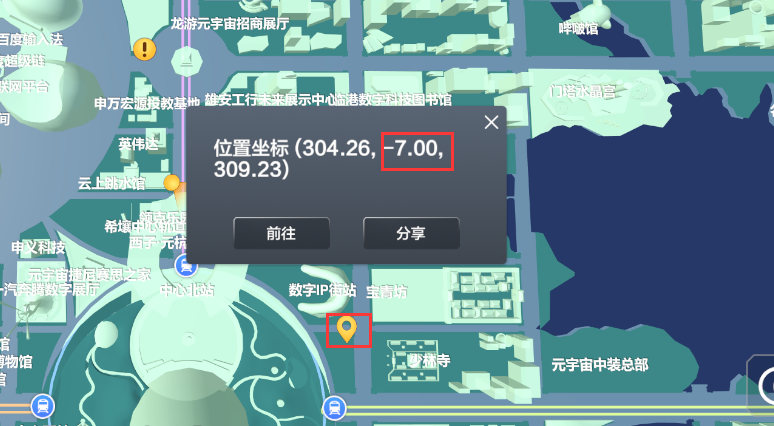

非poi导航，导航目的地的坐标点y值（大概率需要开发者重写）

由于Metastack地面高度是-7，旧代码中是写死的，如果需要在大地图中点击目的地并开始导航，需要根据项目实际需求填写地面高度。可修改如下方法，填写实际需要的高度。

/// <summary>
/// 获取点击地图对应的坐标
/// </summary>
/// <returns></returns>
private Vector3 ClickWorldPosition()
{
    Vector3 clickedPosition = Vector3.zero;
    Ray ray = tinyCamera.ScreenPointToRay(Input.mousePosition);
    RaycastHit[] hits = Physics.RaycastAll(ray);
    for (int i = 0; i < hits.Length; i++)
    {
        if (hits[i].transform.gameObject.layer == LayerMask.NameToLayer("TinyName"))
        {
            return Vector3.zero;
        }
        if (hits[i].transform.name == "Plane" && hits[i].transform.gameObject.layer == LayerMask.NameToLayer("TinyMap"))
        {
            float groundHeight = -7f;
            float aspect = (groundHeight - tinyCamera.transform.position.y) / (hits[i].point.y - tinyCamera.transform.position.y);
            clickedPosition = new Vector3(aspect * (hits[i].point.x - tinyCamera.transform.position.x) + tinyCamera.transform.position.x,
                -7, aspect * (hits[i].point.z - tinyCamera.transform.position.z) + tinyCamera.transform.position.z);
        }
    }
    return clickedPosition;
}
